Lieu d'origine:
Chine
Nom de marque:
DONJOY
Certification:
CE,3A,FDA
Numéro de modèle:
DF3
contactez-nous
Vidéo

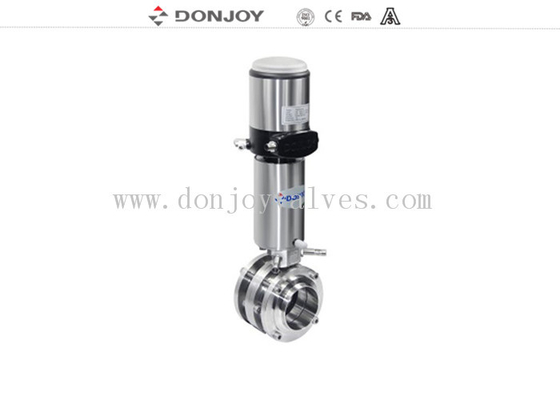

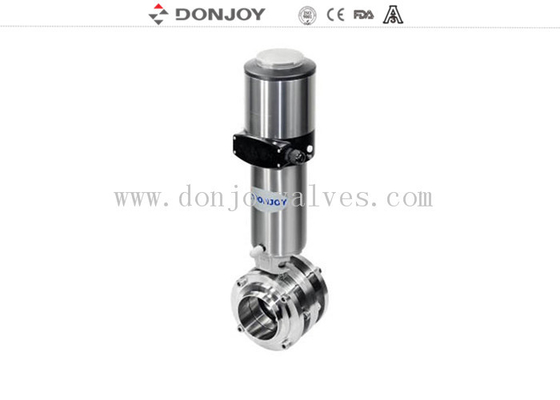

SS316L DF2 3 pièces soupapes sanitaires à papillons avec tête de commande
Sélection de l'opération
Manuel / Actuateur en acier inoxydable / Actuateur en aluminium
Spécifications techniques:
La pression maximale est de 10 bar ((DN25-DN100), 8 bar (DN125-DN150), 5 bar ((DN200-DN300)
Pression minimale:0.2 Bar
Température de fonctionnement: -10°C à +120°C (EPDM)
Les spécifications:
|
Nom du produit: |
3PCS soupapes de papillon sanitaires |
|
Matériau de la carrosserie de la vanne: |
SS304/316L |
|
Matériau du joint: |
L'utilisation de la méthode de dépistage de l'émission de CO2 est interdite.2600 |
|
Pression de travail maximale: |
10 bar |
|
Max.Température de travail: |
120 degrés C |
|
Taille disponible: |
DN10-DN300, 1/2" à 12" |
|
Connexion disponible: |
Clamp/soudure/fil/connexion spéciale |
|
Disponible en série: |
Le système d'exploitation doit être équipé d'un système d'équipement de base. |
|
Fonctionnement: |
Manuel, pneumatique, électrique |
|
Application du manche: |
Manche à deux positions, manche à trois positions, tir à quatre positions une poignée, une poignée en plastique à plusieurs positions et une poignée à plusieurs positionspoignée en acier inoxydable |
|
Contrôle: |
Positionneur de soupape intelligent / commande C-TOP / capteur de position |
|
Le certificat: |
Le produit doit être soumis à un contrôle médical.177.2600, ISO |
|
Portée de l'application: |
Produits laitiers,aliments, boissons, pharmacie, cosmétiques, etc. |
|
Modèle de poignée en plastique multifonction: |
Le produit doit être présenté à l'autorité compétente. |
|
Installation de la poignée: |
Sur un côté de la vanne |
Principes de fonctionnement
1.La soupape papillon peut être actionnée automatiquement par l'actionneur ou manuellement avec la poignée
2- La poignée bloque la vanne en position ouverte ou fermée.
3L'actionneur pousse le piston de mouvement axial à 90° de sorte qu'il contrôle la soupape papillon.
Conception et caractéristiques
Conception compacte et robuste
Les tailles disponibles sont DN25-DN300 ((1/2"-12")
La poignée multiposition est adaptée jusqu'à DN100/4"
La main de traction est adaptée jusqu'à DN25-DN300 ((1/2"-12") PED97/23EC FDA.177.2600
Le corps de la vanne peut être modifiable avec n'importe quel type de connexion
Connexion
Les pièces et appareils de construction à l'exclusion des pièces et appareils de construction
Détails de la livraison
Habituellement dans les 20 jours après réception de l'acompte T/T.
Le couple de fonctionnement (N.M.)
|
DN25/1 |
DN40/1,5 |
DN50/2 ¢ |
2.5 |
DN65 |
3 ¢ |
DN80 |
DN100/4 |
DN 125 |
DN 150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
Dessin de 3 pièces de soupapes papillon
Détails de l'emballage
Pack de bulles pour chaque valve.
L'emballage extérieur est constitué de boîtes en carton ou en contreplaqué.
Ou selon la demande des clients.
