Détails sur le produit:
Conditions de paiement et expédition:
|
name: | Rapidement Appuyez sur la soupape de sécurité | Taille: | 1" - 3" |
---|---|---|---|
Le sténocarcin: | DIN, 3A, SMS, SO | Connexion: | Soudé, maintenu, fil, |
Polissés: | Miroir, matte | pression d'entrée: | 8 bars |
Pression de débouché: | 0.3-5 barre | Kilovolt de valeur: | 4-70M3/h |
Mettre en évidence: | Valve de régulation de la pression,Soupape de décharge d'air |

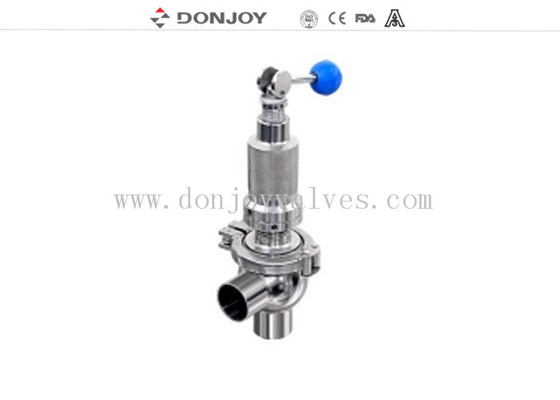

Soupape de sécurité à pression rapide manuelle 1.5" SS304, soupape de trop-plein à bride
Détail rapide
Soupape de sécurité, soupape de trop-plein, réglage de la pression.
Type : Manuel, Pneumatique
Applications :
1. La soupape de sécurité est utilisée pour protéger les tuyaux et les pompes contre la surpression.
2. La conception sanitaire et sûre permet d'éviter les dangers liés au fonctionnement et la panne des équipements dus à la pression.
3. Avec une conception sanitaire en acier inoxydable, les vannes sont le meilleur choix pour la protection des équipements dans les industries laitières, alimentaires, des boissons, pharmaceutiques et de la chimie fine.
Spécifications
Nom du produit : |
Soupape de sécurité à libération rapide manuelle 1.5" SS304, trop-plein soupape, à bride |
Matériau du corps de la vanne : |
SS304 ou SS316L |
Matériau d'étanchéité : |
EPDM, NBR, FPM |
Pression de service maximale : |
10 bars 120 PSI |
Température de fonctionnement maximale : |
120 degrés C |
Tailles disponibles : |
DN25-DN80 ou 1 » - 3 " |
Raccordement disponible : |
Bride, Bride, Soudé |
Norme disponible : |
DIN, POUCE, IDF, 3A, SMS |
Fonctionnement : |
Pneumatique, Manuel |
Certificat : |
FDA, CE |
Dessin
Soupape de sécurité manuelle (extrémités soudées)
Taille | D | DN | L | H | H1 | H2 |
1 " | 25,4 | 22,4 | 50 | 216 | 260 | 269 |
1,25 " | 31,8 | 28,8 | 55 | 218 | 260 | 269 |
1,5 " | 38,1 | 35,1 | 60 | 222 | 266 | 309 |
2 " | 50,8 | 47,8 | 70 | 265 | 300 | 350 |
2,5 " | 63,5 | 59,5 | 80 | 297 | 340 | 392 |
3 " | 76,2 | 72,2 | 99 | 339 | 370 | 507 |
Soupape de sécurité manuelle (extrémités à bride )
Taille | D | DN | L | H | H1 | H2 |
1 " | 50,5 | 22,4 | 62,7 | 228,5 | 260 | 269 |
1,25 " | 50,5 | 28,8 | 67,7 | 230,5 | 260 | 269 |
1,5 " | 50,5 | 35,1 | 72,7 | 234,5 | 266 | 309 |
2 " | 64 | 47,8 | 82,7 | 277,5 | 300 | 350 |
2,5 " | 77,5 | 59,5 | 92,7 | 309,5 | 340 | 392 |
3 " | 91 | 72,2 | 111,7 | 351,5 | 370 | 507 |
Principe de fonctionnement
1. Grâce au ressort pour régler la pression.
2. Lorsque la pression dans le tuyau dépasse la pression spécifiée, la vanne s'ouvre automatiquement pour faire circuler le liquide afin de réduire la pression.
Type de soupape de sécurité en option

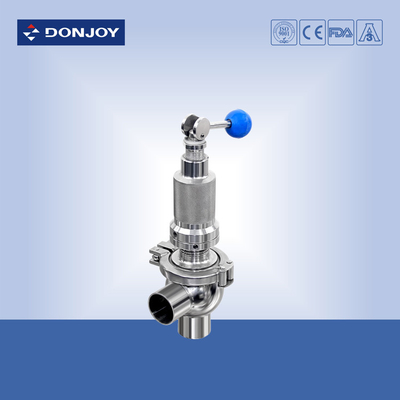

1. Soupape de sécurité à libération rapide manuelle

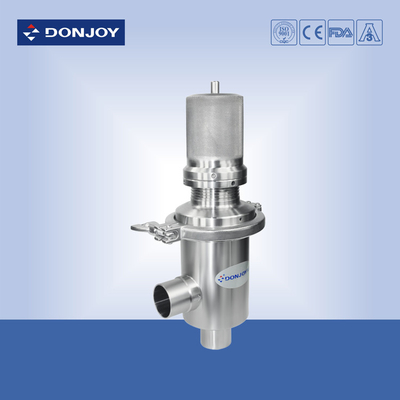

2. Soupape de sécurité (standard)

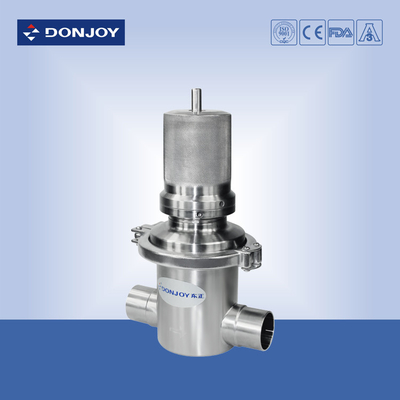

3. Soupape de sécurité à quatre voies
4. Soupape de sécurité à libération rapide pneumatique
