Lieu d'origine:
La Chine
Nom de marque:
DONJOY
Certification:
CE,3A,FDA
Numéro de modèle:
IL-TOP
contactez-nous

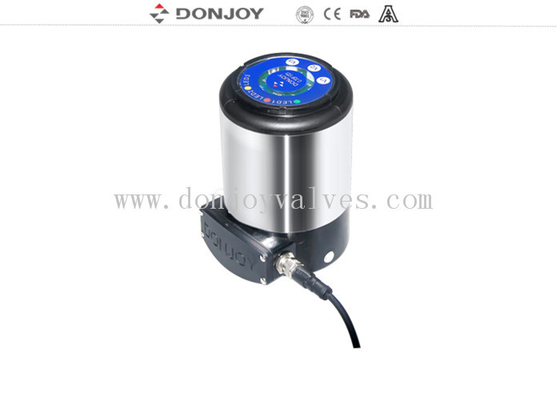

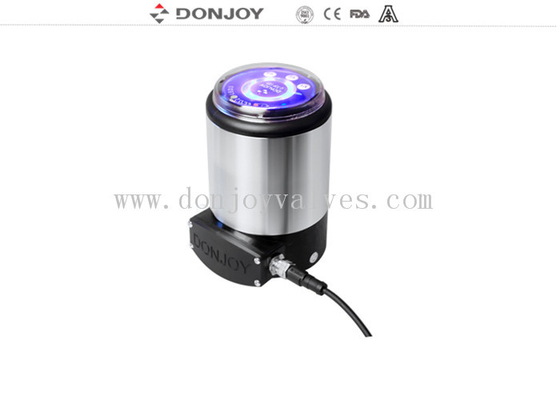

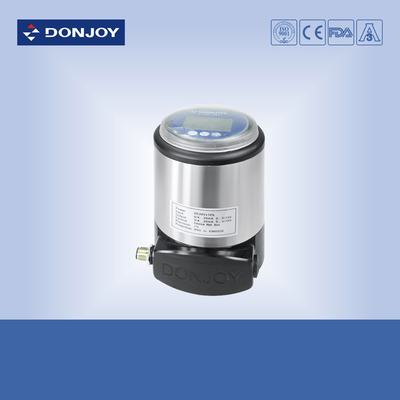

5.0-7.0 CE intelligent de contrôle d'AUTOBUS de filet de dispositif de positionneur de valve de barre/OIN/FDA
SPÉCIFICATIONS
| Nom de produit | Positionneur intelligent de valve |
| Puissance | C.C. 24V |
| Pression pneumatique | barre 5.0-7.0 |
| Connecteur | G1/8 » |
| Niveau de la protection | IP67 |
| Fonction standard | 0/4 - 20mA à 0 - entrée de signal 5/10V |
| Fonction facultative | 0/4 - sortie de retour de la position 20mA |
| Fonction facultative | Contrôle net d'AUTOBUS de dispositif |
| Certificat | 3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, OIN |
| Détails de la livraison | Habituellement d'ici 20 jours après réception de l'acompte de T/T. |
Applications
Le contrôleur (IL - DESSUS) est principalement employé dans les systèmes de toutes sortes de contrôle de flux liquide à régulation de processus et.

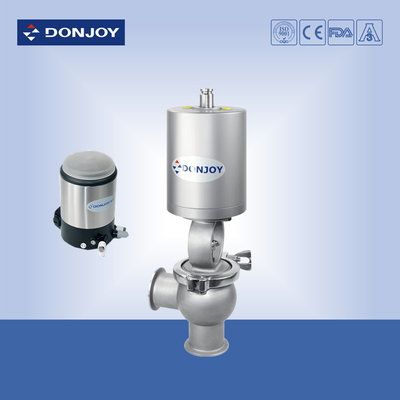

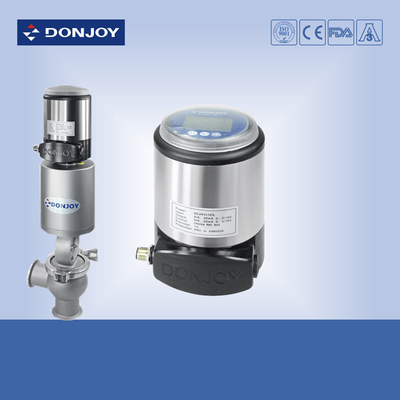

L'IL - le DESSUS pourrait être installé sur toutes sortes de déclencheurs dans le mouvement linéaire, tel que la valve pneumatique de siège d'angle, la soupape à diaphragme, la vanne papillon, le robinet d'arrêt sphérique et le robinet à tournant sphérique etc. qui sont les valves pour l'écoulement de réglementation.
L'IL - le DESSUS pourrait être installé sur les déclencheurs facilement qui conviennent à la situation de la grande pureté.
Caractéristique
0/4 - 20mA à 0 - entrée de signal 5/10V (norme)
0/4 - sortie de retour de la position 20mA (facultative)
Contrôle net d'AUTOBUS de dispositif (facultatif)
Mouvement linéaire/déclencheur rotatoire de mouvement (facultatif)
Puissance : DC.24V
Pression pneumatique : barre 5.0-7.0
Connecteur : G1/8 »
Niveau de la protection : IP67
Caractéristiques techniques
Le contrôle a pu être des utilisations comme positionneur ou contrôleur de processus.
Comme positionneur, il pourrait placer la position de valve selon de point de consigne.
Comme contrôleur de processus, le MPU sera reçu le signal du contrôle en comparant la valeur de établissement de position de la valve à la position réelle de la valve, par l'algorithme de contrôle d'IMAGE, contrôleur de processus conduira la valve au positionneur précis de cible de la valve.
Le contrôleur se compose de MPU, d'unité de détection par le signal de commande, de détecteur de position, d'affichage d'affichage à cristaux liquides, de clavier et de valve piézoélectrique etc….
Installation
Il est très simple installent le contrôleur et le déclencheur, et la position d'affichage de l'affichage à cristaux liquides pourrait être ajustée.
Pour prendre la couverture transparente vers le bas dans la direction en sens inverse des aiguilles d'une montre, et alors :
Pour actionner le clavier, desserrer la base et 2 vis à l'aide de la clé M5 ;
Pour le tourner facilement et l'ajuster sur la direction d'affichage que vous voudriez, et resserrer les 2 vis par la clé ;
Pour détacher le coffret d'extrémité, prendre vers le bas les 4 vis et ouvrir la boîte, et fonctionner selon le diagramme de connexion. (Nonprofessionnel est interdit pour fonctionner.)
Il a besoin de connecteur pour combiner le contrôleur avec le déclencheur.
L'information d'ordre
| Modèle | Caractéristiques | Retour de position | Description |
| IL-TOP-001-M | Positionneur + à régulation de processus | 4 - 20mA/0 - 5/10V | À simple effet |
| IL-TOP-002-M | Positionneur + à régulation de processus | 4 - 20mA/0 - 5/10V | À double effet |
| IL-TOP-001 | Positionneur + à régulation de processus | NON | À simple effet |
| IL-TOP-002 | Positionneur + à régulation de processus | NON | À double effet |
| IL-TOP-001-BUS | Positionneur + à régulation de processus + AUTOBUS | À simple effet + AUTOBUS | |
| IL-TOP-002-BUS | Positionneur + à régulation de processus + AUTOBUS | À double effet + AUTOBUS |
