Positionneur de vanne pneumatique SS304 / 316 0/4-20mA, Sortie de rétroaction de position 0-5/10V
SPÉCIFICATION
|
Nom du produit
|
Positionneur de vanne pneumatique SS304 / 316 0/4-20mA, Sortie de rétroaction de position 0-5/10V
|
|
Alimentation
|
DC.24V
|
|
Pression de service
|
10 bar
|
|
Pression pneumatique
|
4-7 bar
|
|
Matériau
|
SS304 / 316L
|
|
Température de fonctionnement
|
-10℃ ~ 130℃ (-10℃ ~ 150℃ pour les vannes à siège angulaire et les vannes globes)
|
|
Niveau de protection
|
IP67
|
|
Fonction standard
|
Entrée de signal 0/4-20mA vers 0-5/10V
|
|
Fonction optionnelle
|
Sortie de rétroaction de position 0/4-20mA, 0-5/10V
|
|
Fonction optionnelle
|
Contrôle de bus Device Net
|
|
Interface d'opération
|
Affichage LCD
|
|
Détails de livraison
|
Généralement dans les 20 jours après réception du paiement T/T.
|
|
Certificat
|
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600, ISO
|
Applications
L'application du positionneur (IL-TOP-S) de divers systèmes de contrôle de débit de processus de fluide, peut être installée sur une variété d'actionneurs à course angulaire, tels que les vannes papillon pneumatiques, les vannes à boisseau sphérique, les vannes à vanne, les vannes globes, etc. Il convient au contrôle de débit des vannes pneumatiques.
Caractéristique de la fonction
Certification de protection contre les explosions : EXD Ⅱ BT4
Niveau de protection : IP67
Entrée de signal : 0-4/20mA, 0-5/10V
Rétroaction de signal : 0-4/20mA, 0-5/10V
Protocole BUS : DEVICE NET BUS
Caractéristique technique
Le contrôle peut être utilisé comme positionneur ou contrôleur de processus.
En tant que positionneur, il peut régler la position de la vanne en fonction du point de consigne.
En tant que contrôleur de processus, l'MPU recevra le signal de contrôle en comparant la valeur de position de consigne de la vanne avec la position réelle de la vanne, grâce à l'algorithme de contrôle PIC, le contrôleur de processus entraînera la vanne vers le positionneur cible exact de la vanne.
Le contrôleur est composé d'une MPU, d'une unité de détection par signal de contrôle, d'un détecteur de position, d'un écran LCD, d'un clavier et d'une vanne piézoélectrique, etc.
Installation
Les actionneurs à course angulaire peuvent être proposés, tels que les vannes papillon, les vannes à boisseau sphérique et les vannes, etc.
Spécification : 1 pouce - 12 pouces, DN25 - DN200
Informations de commande
Contrôleur carré IL-TOP-S
|
Modèle
|
Fonctionnalité
|
Rétroaction de position
|
Description
|
|
IL-TOP-S-001-M
|
Positionneur + Contrôle de processus
|
4-20mA/0-5/10V
|
Simple effet
|
|
IL-TOP-S-002-M
|
Positionneur + Contrôle de processus
|
4-20mA/0-5/10V
|
Double effet
|
|
IL-TOP-S-001
|
Positionneur + Contrôle de processus
|
NON
|
Simple effet
|
|
IL-TOP-S-002
|
Positionneur + Contrôle de processus
|
NON
|
Double effet
|
|
IL-TOP-S-001-BUS
|
Positionneur + Contrôle de processus + BUS
|
|
Simple effet + BUS
|
|
IL-TOP-S-002-BUS
|
Positionneur + Contrôle de processus + BUS
|
|
Double effet + BUS
|
Contrôleur carré IL-TOP-S (Protection contre les explosions : EXD Ⅱ BT4)
|
Modèle
|
Fonctionnalité
|
Rétroaction de position
|
Description
|
|
IL-TOP-S-001-M-EX
|
Positionneur + Contrôle de processus
|
4-20mA/0-5/10V
|
Simple effet - Niveaux d'explosion
|
|
IL-TOP-S-002-M-EX
|
Positionneur + Contrôle de processus
|
4-20mA/0-5/10V
|
Double effet - Niveaux d'explosion
|
|
IL-TOP-S-001-EX
|
Positionneur + Contrôle de processus
|
NON
|
Simple effet - Niveaux d'explosion
|
|
IL-TOP-S-002-EX
|
Positionneur + Contrôle de processus
|
NON
|
Double effet - Niveaux d'explosion
|
|
IL-TOP-S-001-BUS-EX
|
Positionneur + Contrôle de processus + BUS
|
|
Simple effet, BUS - Protection contre les explosions
|
|
IL-TOP-S-002-BUS-EX
|
Positionneur + Contrôle de processus + BUS
|
|
Double effet, BUS - Protection contre les explosions
|

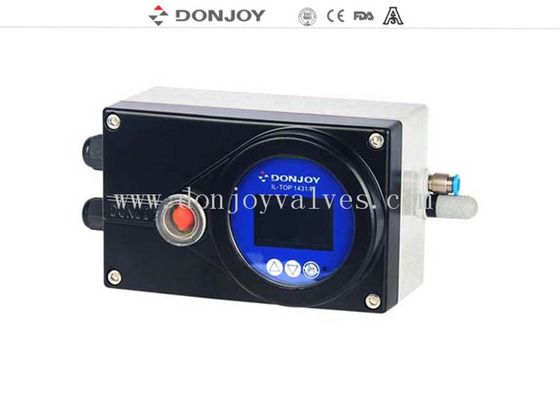

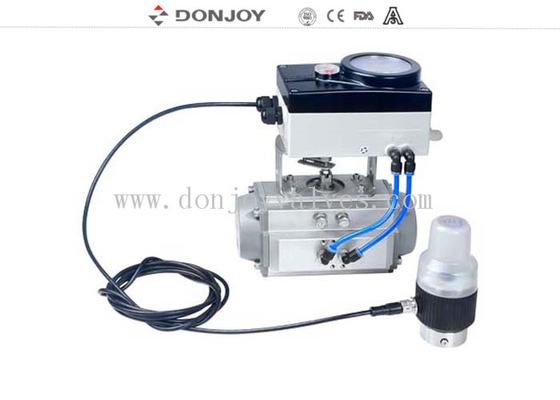

Affichage du produit
