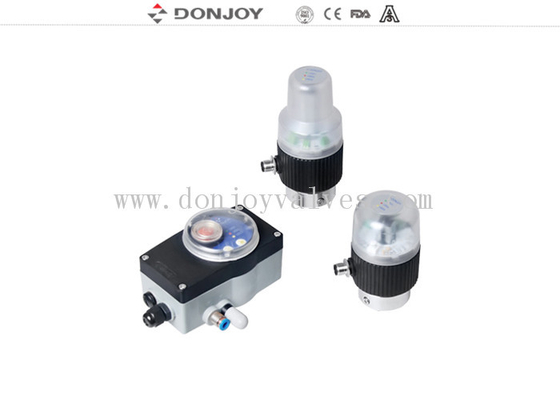

Unité de contrôle du positionneur de vanne intelligent pour vannes de régulation de petite taille
Caractéristiques techniques
1 Entrée : PNP24VDC
2. Sortie de rétroaction : PNP DC24V & 4-20mA
3. Alimentation : DC24V ±10%
4. Communication bus : AS-I BUS
5. Précision : Précision de repositionnement répétée de ≤0,2%
6. Réglage : Fonction de réglage automatique à un seul bouton
7. Mode de fonctionnement : Fonctionnement manuel/automatique
8. Fonction de diagnostic d'étanchéité
9. Affichage : deux sections Couleur de la lumière ouvert : Vert/Rouge, Fermé : rouge/Vert
10. Plage de course : 0-60MM/0-30MM
SPÉCIFICATION
|
Nom du produit
|
Positionneur de vanne intelligent
|
|
Milieu
|
Air comprimé lubrifié, gaz inertes
|
|
Température de fonctionnement maximale
|
70℃
|
|
Pression de service
|
1,5 bar - 7 bar (22PSI à 102PSI)
|
|
Connecteur
|
G1/8"
|
|
Niveau de protection
|
IP67
|
|
Course
|
Min. 3mm ; Max. 70mm
|
|
Max. Unités C - TOP
|
31 unités C - TOP
|
|
Câble de connexion
|
2m
|
|
AS-I BUS
|
longueur max. : 1m
|
|
Mode de fonctionnement
|
Fonctionnement pneumatique
|
|
Certificat
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO
|
Applications
C - TOP est un contrôleur pneumatique conçu pour assurer un contrôle optimal de la vanne.
Il est compatible avec la plupart des systèmes automatiques PLC. Dans l'industrie alimentaire, des boissons, pharmaceutique,
il pourrait être installé sur toutes sortes de vannes pneumatiques telles que la vanne de mélange, la vanne papillon,
la vanne à bille, la vanne à membrane, la vanne d'inversion et la vanne globe, etc.
Conception et caractéristiques
Connecter facilement, rapidement et économiquement les capteurs avec l'électrovanne (actionneur) grâce à la maîtrise AS - I BUS.
Étant donné que les câbles sont considérablement réduits, l'installation et la mise en service deviennent plus pratiques.
De plus, le temps de démarrage est raccourci et certains problèmes cachés lors de l'installation peuvent être évités.
Les pièces sont les mêmes que celles du C - TOP standard. La seule pièce modifiée est la carte intégrée.
Connecteur de remplacement d'isolation AS - I et le connecteur de câble lui-même.
Unité de contrôle de vanne C - TOP - - 2014 Version de régulation de déplacement
|
Modèle
|
Capteur
|
Électrovanne |
Alimentation
|
Connexion
|
Remarques
|
|
1421-05-S1-V1
|
1
|
1
|
DC. 24V
|
Connexion par câble
|
Simple effet
|
|
1421-05-S1-V2
|
1
|
2
|
DC. 24V
|
Connexion par câble
|
Double effet
|
|
1421-05-S1-V3
|
1
|
3
|
DC. 24V
|
Connexion par câble
|
Trois effets (vanne de mélange)
|
|
1421-05-S1-V1-AS
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Simple effet
|
|
1421-05-S1-V2-AS
|
1
|
2
|
DC. 24V
|
AS-I BUS
|
Double effet
|
|
1421-05-S1-V3-AS
|
1
|
3
|
DC. 24V
|
AS-I BUS
|
Trois effets (vanne de mélange)
|
Version de régulation mécanique
|
Modèle
|
Capteur
|
Électrovanne |
Alimentation
|
Connexion
|
Remarques
|
|
1421-05-S1-V1-M
|
1
|
1
|
DC. 24V
|
Connexion par câble
|
Simple effet
|
|
1421-05-S1-V1-M
|
2
|
1
|
DC. 24V
|
Connexion par câble
|
Simple effet
|
|
1421-05-S1-V2-M
|
2
|
2
|
DC. 24V
|
Connexion par câble
|
Double effet
|
|
1421-05-S1-V3-M
|
3
|
3
|
DC. 24V
|
Connexion par câble
|
Trois effets (vanne de mélange)
|
|
1421-05-S1-V1-AS-M
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Simple effet
|
|
1421-05-S1-V1-AS-M
|
2
|
1
|
DC. 24V
|
AS-I BUS
|
Simple effet
|
|
1421-05-S1-V2-AS-M
|
2
|
2
|
DC. 24V
|
AS-I BUS
|
Double effet
|
|
1421-05-S1-V3-AS-M
|
3
|
3
|
DC. 24V
|
AS-I BUS
|
Trois effets (vanne de mélange)
|
Installation
Affichage du produit
