Positionneur de soupape pneumatique 0 / 4-20mA, régulateur IL-Top-S, régulateur d'actionneur en aluminium |
Détails sur le produit:
Conditions de paiement et expédition:
|
Nom du produit: | Positionneur de vanne carré | Le pouvoir: | DC.24V |
---|---|---|---|
Pression pneumatique: | 4-7bar | Certification de la protection contre les explosions: | NT1 politique de la pêche |
Caractéristique: | Il est intelligent. | Interface d'opération :: | Affichage LCD |
Pression de service: | 10 bar | ||
Mettre en évidence: | Positionneur de valve de Digital,positionneur à double effet |

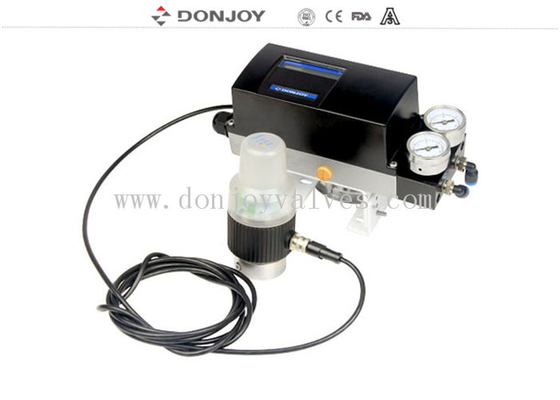

Positionneur de vanne intelligent de type carré pour vanne à boule sans rétention
Spécification
Nom du produit |
Positionneur de vanne intelligent de type carré |
Alimentation |
DC.24V |
Pression de service |
10 bar |
Pression pneumatique |
4-7 bar |
Matériau |
SS304 / 316 |
Température de fonctionnement |
10℃ ~ 130℃ (-10℃ ~ 150℃ pour vanne à siège angulaire et vanne globe) |
Niveau de protection |
IP67 |
Fonction standard |
Entrée de signal 0/4-20mA à 0-5/10V |
Fonction optionnelle |
Sortie de rétroaction de position 0/4-20mA, 0-5/10V |
Fonction optionnelle |
Contrôle Device Net Bus |
Interface d'opération |
Écran LCD |
Emballage |
Emballage à bulles pour chaque vanne. L'emballage extérieur est en carton ou en contreplaqué. Ou selon la demande des clients. Généralement dans les 20 jours après réception du paiement initial T/T. |
Optionnel |
Joint : NBR / MVQ / FPM |
Caractéristique de la fonction
Certification de protection contre les explosions : EXD Ⅱ BT4
Niveau de protection : IP67
Entrée de signal : 0-4/20mA, 0-5/10V
Rétroaction du signal : 0-4/20mA, 0-5/10V
Protocole BUS : DEVICE NET BUS
Caractéristique technique
Le contrôleur peut être utilisé comme positionneur ou contrôleur de processus.
En tant que positionneur, il peut régler la position de la vanne en fonction du point de consigne.
En tant que contrôleur de processus, l'unité centrale recevra le signal de contrôle en comparant la valeur de position de consigne de la vanne avec la position réelle de la vanne, grâce à l'algorithme de contrôle PIC, le contrôleur de processus entraînera la vanne vers le positionneur cible exact de la vanne.
Le contrôleur est composé d'une unité centrale, d'une unité de détection par signal de contrôle, d'un détecteur de position, d'un écran LCD, d'un clavier et d'une vanne piézoélectrique, etc.

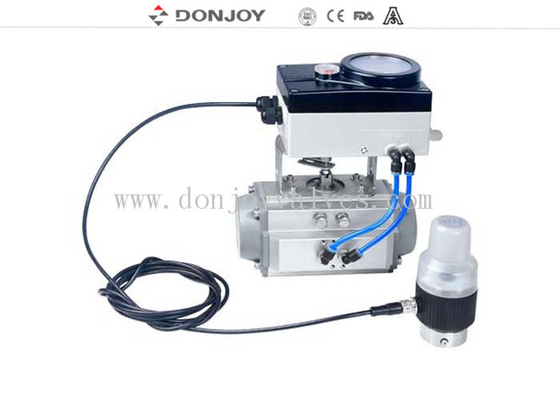

Installation
Les actionneurs à course angulaire peuvent être proposés, tels que les vannes papillon, les vannes à boule et les vannes, etc.
Spécification : 1 pouce - 12 pouces, DN25 - DN200
Informations de commande

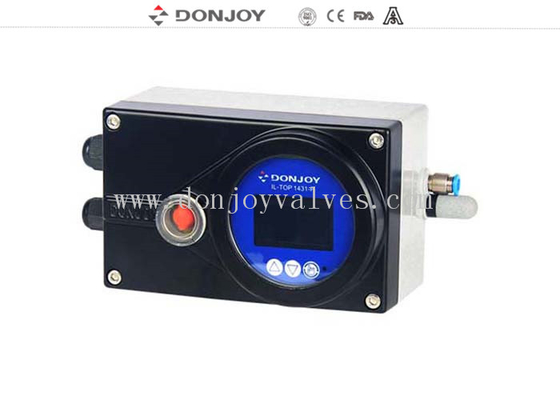

Contrôleur carré IL-TOP-S
Modèle |
Fonctionnalité |
Rétroaction de position |
Description |
IL-TOP-S-001-M |
Positionneur + Contrôle de processus |
4-20mA/0-5/10V |
Simple effet |
IL-TOP-S-002-M |
Positionneur + Contrôle de processus |
4-20mA/0-5/10V |
Double effet |
IL-TOP-S-001 |
Positionneur + Contrôle de processus |
NON |
Simple effet |
IL-TOP-S-002 |
Positionneur + Contrôle de processus |
NON |
Double effet |
IL-TOP-S-001-BUS |
Positionneur + Contrôle de processus + BUS |
Simple effet + BUS |
|
IL-TOP-S-002-BUS |
Positionneur + Contrôle de processus + BUS |
Double effet + BUS |
Contrôleur carré IL-TOP-S (Protection contre les explosions : EXD Ⅱ BT4)
Modèle |
Fonctionnalité |
Rétroaction de position |
Description |
IL-TOP-S-001-M-EX |
Positionneur + Contrôle de processus |
4-20mA/0-5/10V |
Simple effet - Niveaux d'explosion |
IL-TOP-S-002-M-EX |
Positionneur + Contrôle de processus |
4-20mA/0-5/10V |
Double effet - Niveaux d'explosion |
IL-TOP-S-001-EX |
Positionneur + Contrôle de processus |
NON |
Simple effet - Niveaux d'explosion |
IL-TOP-S-002-EX |
Positionneur + Contrôle de processus |
NON |
Double effet - Niveaux d'explosion |
IL-TOP-S-001-BUS-EX |
Positionneur + Contrôle de processus + BUS |
Simple effet, BUS - Protection contre les explosions |
|
IL-TOP-S-002-BUS-EX |
Positionneur + Contrôle de processus + BUS |
Double effet, BUS - Protection contre les explosions |
Instructions d'installation
