Lieu d'origine:
La Chine
Nom de marque:
DONJOY
Certification:
CE,3A,FDA
Numéro de modèle:
IL-TOP-S
contactez-nous
Vidéo
Vidéo
Vidéo

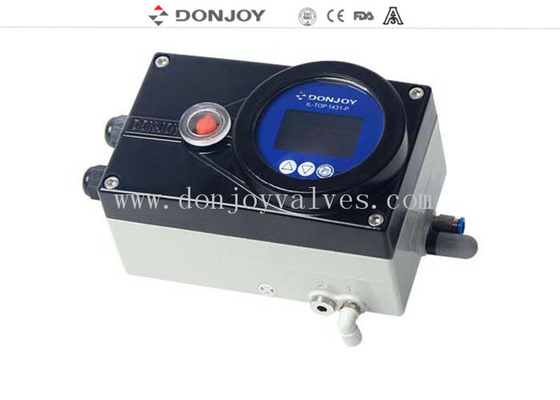

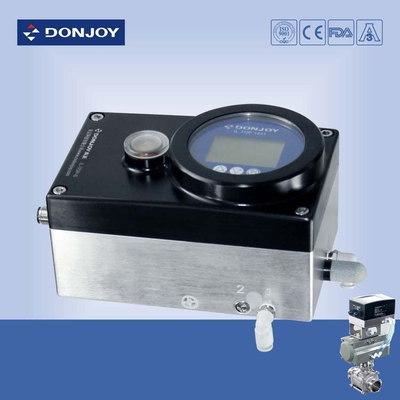

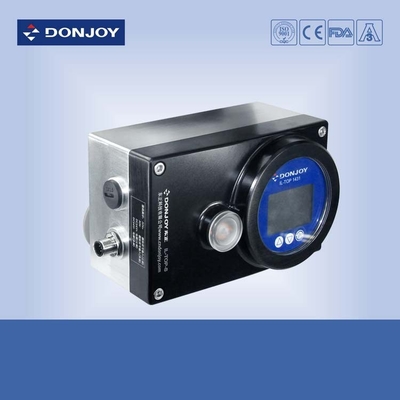

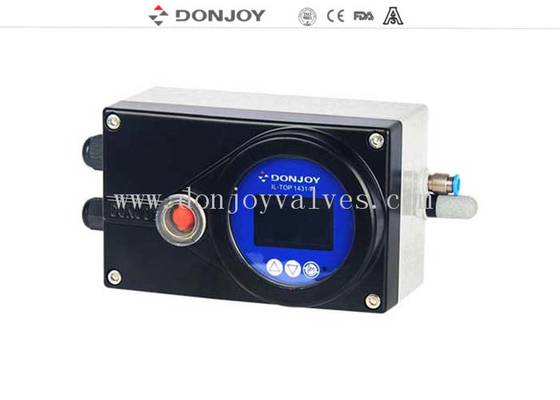

Positionneur de soupape pneumatique 0/4-20mA à 0-5/10V d'entrée de signal
Les spécifications
| Nom du produit | Positionneur de soupape intelligent de type carré |
| Le pouvoir | DC.24V |
| Pression au travail | 10 bar |
| Pression pneumatique | 4 à 7 bar |
| Matériel | SS304 / 316 |
| Température de fonctionnement | -10°C ~ 130°C (-10°C ~ 150°C pour les soupapes de siège d'angle et les soupapes à globe) |
| Niveau de protection | Pour la protection contre la corrosion |
| Fonction standard | les signaux d'entrée de 0/4-20mA à 0-5/10V; |
| Fonction facultative | La puissance de sortie de rétroaction de position est de 0/4 à 20 mA, 0-5 à 10 V. |
| Fonction facultative | Réseau d'appareil mais contrôle |
| Interface de fonctionnement |
Affichage LCD |
| Caractéristique | Positionnement intelligent |
| Détails de la livraison | Habituellement dans les 20 jours après réception de l'acompte T/T. |
Caractéristique de fonction
Certification de protection contre les explosions: EXD II BT4
Niveau de protection: IP67
La puissance de sortie du signal est de 0 à 4 / 20mA, 0 à 5 / 10V.
Réaction du signal: 0-4/20mA, 0-5/10V
Protocole BUS: BUS réseau de périphérique
Caractéristique technique
La commande peut être utilisée comme positionneur ou contrôleur de processus.
En tant que positionneur, il peut régler la position de la vanne en fonction du point de réglage.
En tant que contrôleur de processus, l'unité MPU reçoit le signal du contrôle en comparant la valeur de position de réglage de la vanne avec la position réelle de la vanne, par l'intermédiaire de l'algorithme de commande PIC,le contrôleur de processus conduira la vanne au positionneur cible exact de la vanne.
Le contrôleur est composé d'un MPU, d'une unité de détection par contrôle du signal, d'un détecteur de position, d'un écran LCD, d'un clavier et d'une vanne piézoélectrique, etc.
Installation

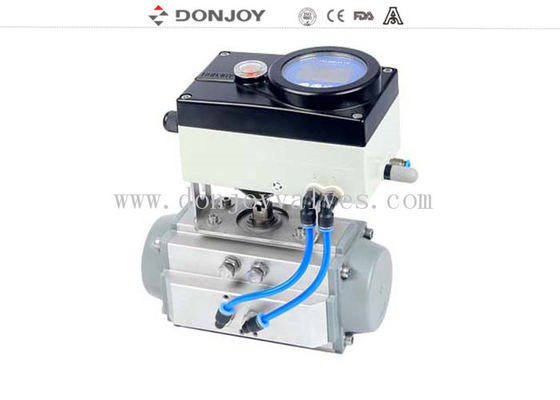

Les actionneurs de déplacement angulaire pourraient être proposés, tels que la soupape papillon, la soupape à bille et les soupapes, etc.
Spécification: 1 pouce - 12 pouces, DN25 - DN200
Informations relatives à la commande
Contrôleur de carré IL-TOP-S
| Modèle | Caractéristique | Réaction de position | Définition |
| Il s'agit d'un système d'échange de données. | Positionneur + contrôle du processus | 4 à 20mA/0 à 5/10V | À action simple |
| Il s'agit d'un système d'échantillonnage. | Positionneur + contrôle du processus | 4 à 20mA/0 à 5/10V | À double action |
| Le nombre d'émissions de CO2 | Positionneur + contrôle du processus | - Je ne sais pas. | À action simple |
| Il s'agit d'un système de contrôle de la qualité. | Positionneur + contrôle du processus | - Je ne sais pas. | À double action |
| Il s'agit d'un véhicule de transport en commun. | Positionneur + contrôle du processus + BUS | À action simple + BUS | |
| Il s'agit d'un véhicule de transport de passagers. | Positionneur + contrôle du processus + BUS | Double action + BUS |
L'éclairage de l'appareil doit être étanche à l'air.
| Modèle | Caractéristique | Réaction de position | Définition |
| Il s'agit d'un système d'échange de données. | Positionneur + contrôle du processus | 4 à 20mA/0 à 5/10V | Niveau d'explosion à action simple |
| Il s'agit d'un système d'échantillonnage. | Positionneur + contrôle du processus | 4 à 20mA/0 à 5/10V | Double action - Niveaux d'explosion |
| Il est nécessaire d'envoyer une demande d'autorisation. | Positionneur + contrôle du processus | - Je ne sais pas. | Niveau d'explosion à action simple |
| Il s'agit d'un système d'aéroglisseur. | Positionneur + contrôle du processus | - Je ne sais pas. | Double action - Niveaux d'explosion |
| Il est nécessaire d'établir une liste des véhicules à moteur. | Positionneur + contrôle du processus + BUS | Unité à action simple, BUS - Protection contre les explosions | |
| Il est nécessaire d'établir un délai de deux mois pour l'enregistrement. | Positionneur + contrôle du processus + BUS | BUS à double action - Protection contre les explosions |
Tag: positionneur, tête de commande réglage proportionnel
