Acier inoxydable Activer pneumatique à haute pression Diaphragme avec fonctionnement intelligent du positionneur de vanne
Définition

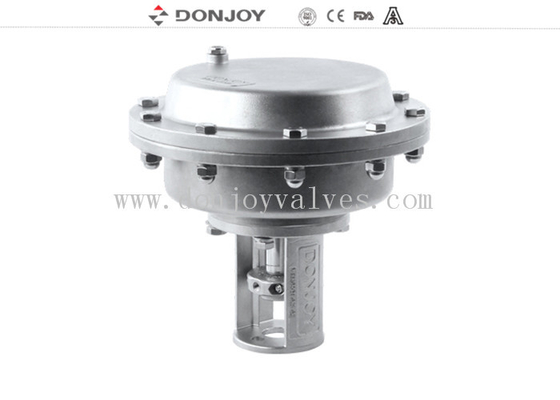

L'actionneur pneumatique à membrane est un actionneur linéaire vertical. L'actionneur présente les caractéristiques techniques de configuration et de combinaison flexibles, de vitesse d'ouverture et de fermeture rapide,tout matériau en acier inoxydableL'actionneur peut être appliqué à des soupapes à globe, à des soupapes de siège, etc., à diverses soupapes à course linéaire. Diverses fonctions de commande automatique peuvent également être configurées, telles que la rétroaction de la position de la vanne,unité de commande de vanneUn contrôleur de processus, un positionneur intelligent de soupape, etc.
Spécification technique
Spécifications de la bouteille:Φ160,Φ250
Pression de la source d'air: 4 à 7 bar
Température de fonctionnement: -10°C à 80°C
Mode d'exécution: action unique (gaz/ressort), fermeture normale, ouverture normale
Double action (gaz/gaz)
Action d'exécution: Tracé linéaire (tracé droit)
Spécification
|
Nom du produit:
|
Acier inoxydable Activer pneumatique à haute pression Diaphragme avec fonctionnement intelligent du positionneur de vanne |
|
Matériau de la carrosserie de la vanne:
|
SS304 ou SS316L
|
|
Pression de travail:
|
20 bar
|
|
Température de fonctionnement:
|
120 degrés
|
|
Taille disponible:
|
DN25-DN200 ou 1" - 8"
|
|
Connexion:
|
Soudure, pince, fil, bride, etc.
|
|
Fonctionnement:
|
Tête de commande
|
|
La configuration:
|
Il-TOP / C-TOP / FKQ-TOP etc.
|
|
Casse d'indicateur du signal:
|
Optionnel
|
|
Structure du bâtiment
|
Avec IL - TOP
|
|
Numéro de modèle:
|
Le VJZ223Q2
|
|
Il - TOP:
|
Positionneur de soupape intelligent
|
Caractéristique

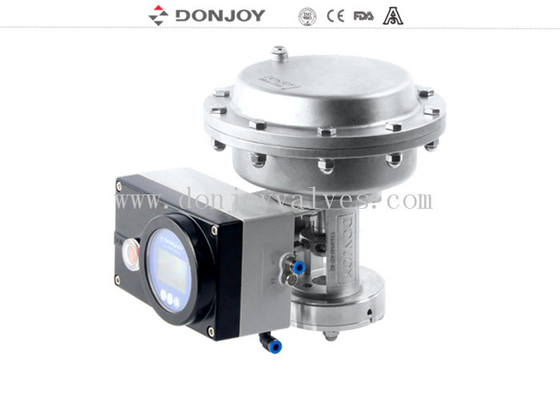

Avec position intelligente de la vanne / IL - TOP
Autres appareils pour le nettoyage des déchets
Optionnel
C -TOP / IL - TOP / régulateur électrique
Choisir le modèle
| Taille |
Les actions |
Plage recommandée |
Pression maximale |
| Travaux pour vannes à course droite |
| 150 |
Acteur en solo |
Pour les appareils de type "A" ou "B" |
20 bar |
| DN65,2.5 " |
10 bar |
| DN80,3" |
8 bar |
| DN100,4" |
5 bar |
| 150 |
Deux rôles |
Pour les appareils de type "A" ou "B" |
20 bar |
| DN65,2.5 " |
20 bar |
| DN80,3" |
16 bar |
| DN100,4" |
10 bar |
| 250 |
À action simple |
DN65,2.5 " |
20 bar |
| DN80,3" |
20 bar |
| DN100,4" |
20 bar |
| DN125,5" |
8 bar |
| DN150,6" |
6 bar |
| 250 |
Deux rôles |
DN100,4" |
20 bar |
| DN125,5" |
15 bar |
| DN150,6" |
10 bar |
| DN200,8" |
8 bar |
Configuration des fonctions
1) Type de base:actionneur pneumatique
2) Actionneur pneumatique + dispositif manuel
3) Les produitsL'actionneur pneumatique + dispositif de rétroaction F-TOP-1671
4) Les produitsL'actionneur pneumatique + le positionneur de vanne IL-TOP-1441
5) Les produitsL'actionneur pneumatique + le positionneur de vanne IL-TOP-1891
6) LeL'actionneur pneumatique + le dispositif manuel + le positionneur de vanne-1441
7) LeL'actionneur pneumatique + le positionneur de soupape divisée IL-TOP-1441
