Lieu d'origine:
La Chine
Nom de marque:
DONJOY
Certification:
CE,3A,FDA
Numéro de modèle:
NO.VQD140Q2
contactez-nous
Vidéo
Vidéo

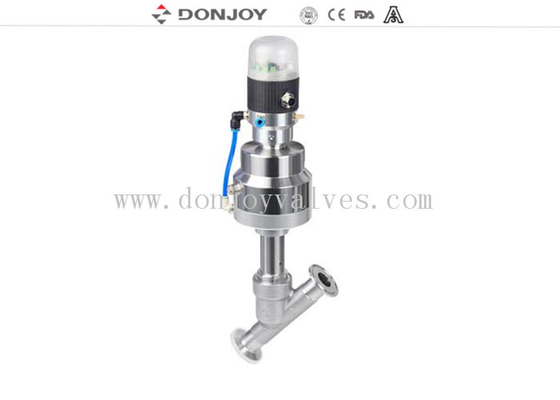

SS A Actuateur normal fermé Pneumatique actionné 2/2 façon en marche/arrêt vanne de siège d'angle avec Ftop
Détails:

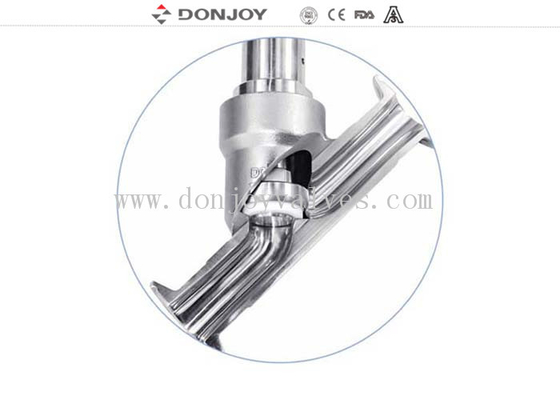

Valve de siège d'angle
Connexion: bout de triclampe
La norme: DIN, 3A, SMS, ISO, IDF, RJT.
les spécifications:
| Nom du produit: | Valve de siège à angle pneumatique |
| Matériau de la carrosserie de la vanne: | Le modèle CF8M/316L |
| Matériau du joint: | Épdm/PTFE |
| Pression de travail: | 8 bar, 10 bar (optionnel) |
| Température de fonctionnement maximale: | 120 degrés, 180 degrés ((optionnel) |
| Taille disponible: | DN10-DN100,1/2" à 4" |
| Connexion disponible: | Le fil, le soudage, la pince, le BSP/BSP/NPT |
| Opérer: | Pneumatique, tête de commande |
| Le certificat: | Les États membres doivent respecter les règles suivantes: |
Options de fonctionnement de la soupape de siège
1.Manuel: roue en plastique, roue en acier inoxydable, roue à roulement fin
2.Pneumatiques: actionneurs en plastique et en acier inoxydable
3.Tête de commande: 1.1 Positionneur de soupapeContrôleur de processus(peut choisir 4-20mA, 0-10V), communication par bus NET du périphérique
1.2 C-Top, Mini-C-Top: Réaction de position ((Peut être vue (vert) et éteinte (rouge), soupape électromagnétique intégrée, Appuyez sur le système PLC pour contrôler automatiquement, DC24V
1.3 Capteur de position ((PNP, NPN)
1.4 Avec régulateur de position de vanne: cette conception, avec fonction de régulation de position de vanne, et par rapport au positionneur de vanne, ce régulateur avec un avantage en termes de coût,mais ne peut pas réaliser le contrôle de débit en temps réel, uniquement par la position manuelle de la vanne pour réaliser le contrôle du débit.
Applications:
Machines de remplissage de bière et de boissons
Impression textile et teinture
Industrie du gaz
Produits pharmaceutiques et équipements médicaux
Industrie chimique
Déshydratation
Équipement de mousse
Élimination des eaux usées
Principes de fonctionnement
1Les soupapes de siège sont actionnées automatiquement par un accoudoir pneumatique à action simple ou à double action.
2La rotation de 180 degrés du cylindre pneumatique pour réaliser l'échange de normellement ouvert et normalement fermé.
Les avantages
1Aucun angle mort, aucune rétention pour répondre aux exigences de toutes sortes de santé.
2Avantages: la bobine sans boulon, sans tenir compte du risque d'endommagement d'autres équipements en raison de la chute du boulon;
3Les vannes n'ont pas d'angle mort, il n'est pas nécessaire de considérer l'angle résultant en raison de la structure complexe.
4Température: température maximale jusqu'à 200 °C (selon le type de joint)
5. Sceaux: conception élastique de l'étanchéité de l'arbre, conception intégrée de la bobine.
Le dessin
courbe de régulation
Objectifs compétitifs
La vision de Donjoy est de devenir un fournisseur de premier plan dans les domaines du contrôle des fluides, des soupapes sanitaires et des pompes de haute pureté, doté d'une technologie de pointe et d'une excellente qualité.
