Ventilateur de diaphragme sanitaire ASME BPE pneumatique à 10 bar/ventilateur de diaphragme à plusieurs ports

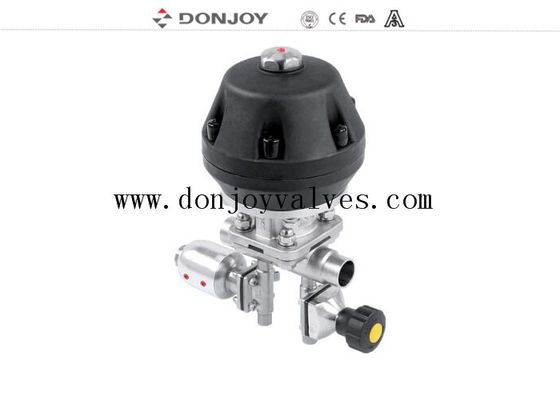

DONJOY Vanne à diaphragme pneumatique multiport FDA combinée ASME BPE

Spécifications


Description
 Diverses configurations de vanne à diaphragme
 1.      Vanne à diaphragme avec positionneur/contrôleur de processus (IL-TOP)
 2.      Vanne à diaphragme avec unité de contrôle (C-Top)
 3.      Régulateur de position de vanne
 4.      Module de capteur de position
 5.      Poignée en plastique
 6.      Poignée en acier inoxydable
 7.      Actionneur en acier inoxydable
 8.      Vanne à diaphragme électrique
 9.      Actionneur en plastique
 10.    Corps : Coulée/Forgeage


Principes de fonctionnement

1. Le diaphragme assure l'étanchéité du corps ainsi que l'étanchéité du siège. Il n'y a pas de voies vers l'environnement extérieur, il convient donc aux procédés aseptiques.

2. Lorsque la vanne est fermée, un patin de pression qui supporte le diaphragme se déplace vers la face d'étanchéité sur le corps. Lorsque la plaque de pression se déplace, le diaphragme fléchit et est forcé vers le bas sur la zone du siège au centre du corps, fermant ainsi le passage d'écoulement à travers le corps.

3. L'interrelation du corps avec la plaque de pression empêche la surcompression du diaphragme.

4. La vanne peut être actionnée manuellement et par des sommets de contrôle pneumatiques des électrovannes.

Certificat de vanne à diaphragme

1. Toutes les résines synthétiques et les additifs sont conformes à la certification FDA.

2. La composition chimique, les propriétés physiques et le processus de fabrication des matériaux sont documentés.

3. Cohérence 3-a de l'authentification

4. CE-PED/97/23/CE

5. EN 10204-3.1

Diaphragme de la vanne

1. EPDM+PTFE (Adhésif)Le comprimé de diaphragme a une résistance chimique élevée, une stabilité élevée, une bonne flexibilité, une longue durée de vie, une étanchéité élevée, aucune dégénérescence du code et n'est pas affecté par les fluctuations de température, d'excellentes performances, qu'il s'agisse d'un cycle thermique, d'un cycle froid ou d'un système de désinfection à la vapeur.

Spécification : 1-3 ", DN20-DN80

Température : -20 à 120 degrés

2. EPDM+PTFE (Séparé) Il peut réduire la tolérance du diaphragme et prolonger la durée de vie du diaphragme

Spécification : 1-4 ", DN20-DN100

Température : -20 à 150 degrés

3 Joint unique (EPDM/SILICONE/FPM), le diaphragme en caoutchouc intègre une couche de fibre vulcanisée pour améliorer ses propriétés mécaniques, puis le diaphragme en pression et en température a une stabilité d'étanchéité élevée, renforçant le durcissement des fibres dans le boulon en acier inoxydable, afin d'assurer une meilleure liaison du caoutchouc et du métal. Il convient donc à une utilisation dans un environnement sous vide.

Spécification : 1-4 ", DN20-DN100

Température : -10 à 120 degrés

4. Joint de diaphragme de type mini (EPDM, SILICONE, FPM, EPDM+PTFE)

Spécification : 1/4 "-3/4 ", DN6-DN15

Température : -20 à 150 degrés

Traitement de surface :

1. Pour le polissage mécanique : Intérieur Ra＜0,5 µm, Extérieur : De 1 à 4 " Sablage, en dessous de 1 " avec polissage miroir

Combinaison de vannes

VANNE GMP : Principalement utilisée dans l'eau de haute pureté ou un autre système de distribution de la route du tube vertical du point d'eau, ce qui peut réduire efficacement la jambe morte de la conduite. L'une des vannes placées dans une position verticale, l'exportation est une bouche d'échantillon sans reproduction bactérienne ou infection croisée du processus lorsque la vanne s'ouvre

VANNE SAP : Principalement utilisée dans un système de canalisation horizontal, la vanne principale placée en position horizontale et maintient un certain angle d'auto-vidange, puis le trou de passage dans le point de décharge le plus bas de la voie navigable de la vanne principale.

Fonctionnement :

Tag : Vannes Donjoy, Vanne à diaphragme, Vanne BPE
