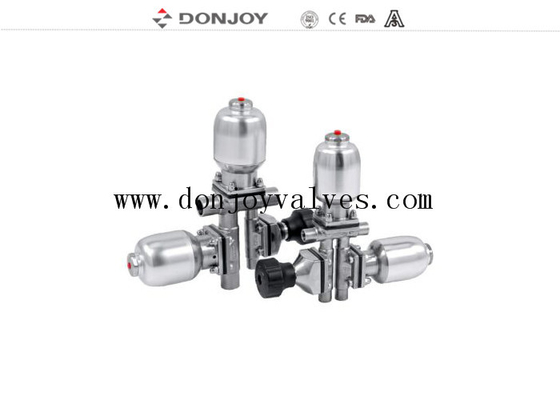

Ventilateur de diaphragme sanitaire pneumatique Donjoy DN15

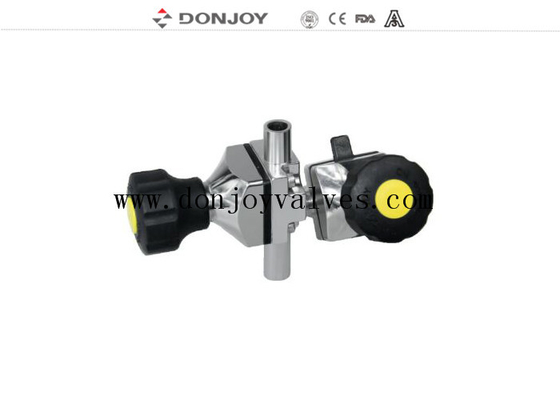

Valve de diaphragme sanitaire pneumatique Donjoy à ports multiples DN15

Les spécifications


Définition
 Différentes configurations de la valve de diaphragme
1. Ventilateur de didaphragme avec piston/contrôleur de processus ((IL-TOP)
2. Valve de diaphragme avec unité de commande ((C-Top)
3- Régulateur de position des vannes
4Module de détection de position
5. Poignée en plastique
6Manche en acier inoxydable
7. Accoudoir en acier inoxydable
8. Valve de diaphragme électrique
9- Un appareil d'acupuncture en plastique.
10Corps: coulée / forge


Principes de fonctionnement

1Le diaphragme fournit le joint de la carrosserie ainsi que le joint du siège.

2Lorsque la valve est fermée, un tampon de pression qui soutient le diaphragme se déplace vers la face d'étanchéité du corps.Lorsque la plaque de pression se déplace, le diaphragme se plie et est forcé vers le bas sur la zone de siège au centre du corps, fermant ainsi le chemin de débit à travers le corps.

3La relation entre le corps et la plaque de pression empêche la compression excessive du diaphragme.

4La vanne peut être à commande manuelle et pneumatique.

Certificat de valve de diaphragme

1Toutes les résines synthétiques et les additifs sont conformes à la certification FDA.

2La composition chimique des matériaux, leurs propriétés physiques et leur procédé de fabrication sont documentés.

3.3- une cohérence l'authentification

4.CE-PED/97/23/CE

5.EN 10204 à 3.1

Diaphragme de la soupape

1. EPDM+PTFE (adhésif)Les comprimés de diaphragme ont une résistance chimique élevée, une grande stabilité, une bonne souplesse, une longue durée de vie, une étanchéité élevée, aucune dégénérescence du code et ne sont pas affectés par des fluctuations de température.s'il s'agit de cycle thermique, cycle froid, ou système de désinfection à la vapeur.

Le débit d'air doit être supérieur ou égal à:

Température: -20 à 120 degrés

2. EPDM+PTFE (Separé) Il peut réduire la tolérance du diaphragme et prolonger la durée de vie du diaphragme

Pour les appareils de traitement des eaux usées, la valeur de l'échantillon doit être supérieure ou égale à:

Température: -20 à 150 degrés

3 Sécurisation unique (EPDM/SILICONE/FPM), le diaphragme en caoutchouc incorporé une couche de couche de fibres vulcanisées améliorer ses propriétés mécaniques, puis le diaphragme à la pression et la température a une haute stabilité de l'étanchéité,renforcement du durcissement des fibres dans les boulons en acier inoxydable, afin d'assurer une meilleure liaison entre le caoutchouc et le métal.

Pour les appareils de traitement des eaux usées, la valeur de l'échantillon doit être supérieure ou égale à:

Température: -10 à 120 degrés

4. joints de diaphragme de type mini (EPDM, SILICONE, FPM, EPDM+PTFE)

Pour les appareils de traitement des eaux usées, la valeur maximale de l'échantillon doit être égale ou supérieure à:

Température: -20 à 150 degrés

Traitement de surface:

1.Pour polissage mécanique: Ra interne < 0,5 μm, extérieur: de 1 à 4" par sablage, inférieur à 1" avec polissage miroir

Combinaison de soupapes

VALVE GMP: Principalement utilisé dans l'eau haute pureté ou autre système de distribution de la voie de tuyauterie verticale de point d'eau, qui peut réduire efficacement l'impasse de la conduite.l'une des vannes est placée dans une position verticale lorsque la vanne est ouverte, l'exportation est effectuée sans reproduction bactérienne ni processus d'infection croisée

SAP VALVE: Principalement utilisé dans un système de tuyauterie horizontal, la vanne hôte est placée en position horizontale et maintient un certain angle d'auto- vidange,puis trou de passage dans le point de décharge le plus bas de la voie d'eau de la soupape hôte.

Opération:

Produits liés:

Les soupapes Donjoy, les soupapes diaphragmatiques, les soupapes BPE.
