Lieu d'origine:
LA CHINE
Nom de marque:
DONJOY
Certification:
CE,3A,FDA
Numéro de modèle:
CGMOS1
contactez-nous

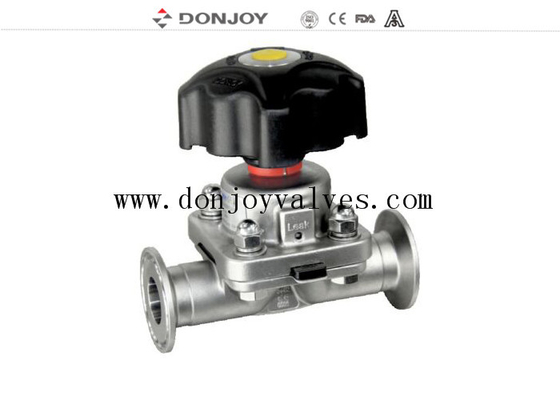

2/2 voie 316L en acier inoxydable sanitaire FDA membrane sanitaire vanne de diaphragme
Les spécifications
|
Nom du produit: |
Un an de garantie en acier inoxydable soupape de diaphragme manuel sanitaire avec membrane FDA |
|
Matériau de la carrosserie de la vanne: |
SS316L |
|
Matériau du joint: |
L'équipement doit être équipé d'un dispositif d'étanchéité à l'air comprimé. |
|
Pression de travail maximale: |
10 bar |
|
Max.Température de travail: |
150 degrés C |
|
Taille disponible: |
1 ̊-4 ̊, DN20-DN100 |
|
Connexion disponible: |
Clamp/soudure/fil/connexion spéciale |
|
Disponible en série: |
Les produits doivent être présentés dans un emballage de qualité supérieure. |
|
Fonctionnement: |
Le système d'exploitation doit être équipé d'un système de contrôle de l'équipement. |
|
Structure disponible: |
Droite, tee, type U, fond de réservoir |
|
Contrôle: |
Positionneur de soupape intelligent / commande C-TOP / capteur de position |
|
Le certificat: |
Le produit doit être soumis à un contrôle médical.177.2600 |
|
Conception de pointe: |
Conner décédé < 3D |
|
Certificat |
Le produit doit être soumis à un contrôle médical.177.2600 |
Définition
Différentes configurations de la valve de diaphragme
1. Ventilateur de didaphragme avec pisitioner/contrôleur de processus ((IL-TOP)
2. Valve de diaphragme avec unité de commande ((C-Top)
3- Régulateur de position des vannes
4Module de détection de position
5. Poignée en plastique

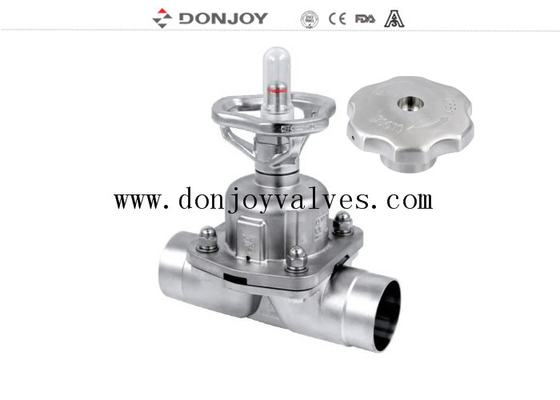

6Manche en acier inoxydable
7. Accoudoir en acier inoxydable
Corps de soupape:
Corps de forgele blanc est traversé par un bloc d'acier inoxydable, dans le processus de forgeage, avec le forgeage à haute température fourni, par extrusion, le changement de forme du blanc,par le forgeage après densité du corps plus élevéeLa structure est plus uniforme, aucun trou de sable et d'autres impuretés.
Corps de couléeest fabriqué par le modèle de cire de paraffine de moule, pour laisser la surface de moule de cire du corps entier former une couche de céramique forte.puis dans la fusion de la solution d'acier inoxydable, après refroidissement, la céramique est déformée, le corps vide est fabriqué uo.
Principes de fonctionnement
1Le diaphragme assure l'étanchéité du corps ainsi que l'étanchéité du siège.
2Lorsque la vanne est fermée, un tampon de pression qui soutient le diaphragme se déplace vers la face d'étanchéité du corps.Lorsque la plaque de pression se déplace, le diaphragme se plie et est forcé vers le bas sur la zone de siège au centre du corps, fermant ainsi le chemin de débit à travers le corps.
3La relation entre le corps et la plaque de pression empêche la compression excessive du diaphragme.
4La vanne peut être à commande manuelle et pneumatique.
Le dessin
Certificat de valve de diaphragme
1Toutes les résines synthétiques et les additifs sont conformes à la certification FDA.
2La composition chimique des matériaux, leurs propriétés physiques et leur procédé de fabrication sont documentés.
3.3- une cohérence l'authentification
4.CE-PED/97/23/CE
5.EN 10204 à 3.1
Applications:
Les vannes à diaphragme, à actionnement manuel ou pneumatique, sont spécialement conçues pour une utilisation dans les procédés d'hygiène et d'asepticité dans les industries pharmaceutiques.
La soupape est excellente pour le contrôle du débit ainsi que pour le contrôle de l'ouverture/fermeture.
Les soupapes diaphragmatiques sont plus efficaces en termes de débit que les autres soupapes, elles sont plus faciles à nettoyer et à traiter avec des particules.Le phénomène de poche d'air est rare lors de l'application du contrôle du débit.
Ventilateur de diaphragme à plusieurs ports
Configuration SPA et configuration BPF
- Des valves hygiéniques, des valves phamacy, des valves diaphragmatiques.
