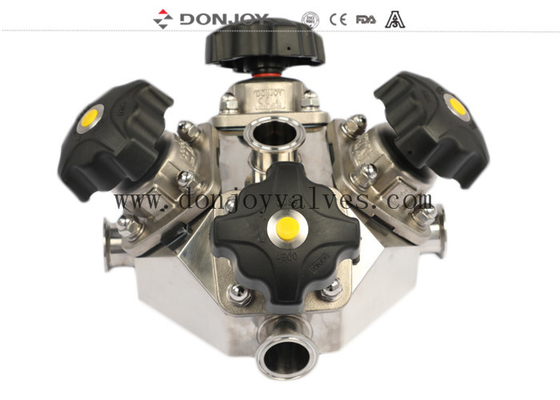

Vanne de régulation de débit à diaphragme multiport de type 54A avec SF1 Polished
Applications :
Les vannes à diaphragme, à commande manuelle ou pneumatique, sont spécialement conçues pour être utilisées dans les procédés d'hygiène et aseptiques des industries pharmaceutiques.
La vanne est excellente pour le contrôle du débit ainsi que pour le contrôle ouvert/fermé.
Les vannes à diaphragme sont meilleures en termes de débit par rapport aux autres vannes. Elles sont plus faciles à nettoyer et permettent de mieux traiter les substances contenant des particules. Le phénomène de poche d'air est rare lors de l'application du contrôle de débit.
Corps de vanne :
Corps forgéLe brut est obtenu à partir d'un lingot d'acier inoxydable, lors du processus de forgeage, avec la forge à haute température, par changement de forme du brut par extrusion, après le forgeage, la densité du corps est plus élevée, la structure est plus uniforme, sans trou de sable ni autres impuretés. Ensuite, usinage de haute précision par le centre d'usinage.
Corps mouléest fabriqué à partir du modèle de cire de paraffine, le modèle de cire de paraffine est infiltré dans la céramique, pour que toute la surface du moule en cire du corps forme une couche de céramique solide. Faire fondre le moule en cire, puis dans la fusion de la solution d'acier inoxydable, après refroidissement, enlever l'apparence de la céramique, le corps brut est fabriqué. La taille de la coulée est très précise, l'apparence extérieure est lisse, propre et soignée.
Corps en acier rondchoisit des matériaux ultrapurs, coupés en matériaux carrés directement par un équipement de découpe CNC, vers un centre d'usinage CNC à cinq axes pour un usinage de précision.
Spécifications
|
Nom du produit :
|
Vanne à diaphragme pneumatique multipasse en acier inoxydable 316L
avec contrôleur d'actionneur ss
|
|
Matériau du corps de vanne :
|
corps de vanne en acier rond 1.4404/316L
|
|
Température maximale de fonctionnement :
|
-30 à 150 degrés C (selon le diaphragme)
|
|
Tailles disponibles :
|
1/4 »-3/4 », DN6-DN15
|
|
Raccordement disponible :
|
Bride/soudure/filetage/raccordement spécial
|
|
Norme disponible :
|
3A/BPE/DIN/ISO/IDF
|
|
Mode de fonctionnement :
|
Fonctionnement pneumatique
|
|
Composition spéciale :
|
structure multipasse
|
|
Structure :
|
Corps de vanne en acier rond avec multi-ports.
|
|
Structure disponible :
|
Droit, té, type U, fond de réservoir
|
|
Contrôle :
|
Positionneur de vanne intelligent / Contrôle C-TOP / Capteur de position
|
|
Certificat :
|
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600
|
|
Champ d'application :
|
Laiterie, alimentation, boissons, pharmacie, cosmétiques, etc.
|
|
Détails de l'emballage :
|
Emballage à bulles pour chaque vanne. L'emballage extérieur est en carton ou en contreplaqué. Ou selon la demande des clients.
|
|
Détails de la livraison :
|
Généralement dans les 20 jours suivant la réception du paiement initial par T/T.
|
Description
Différentes configurations de vannes à diaphragme
1. Vanne à diaphragme avec positionneur/contrôleur de processus (IL-TOP)
2. Vanne à diaphragme avec unité de contrôle (C-Top)
3. Régulateur de position de vanne
4. Actionneur en acier inoxydable
5. Actionneur en plastique
6. Corps : corps de vanne en fonte/forgé/acier rond
Détails de l'emballage
Emballage à bulles pour chaque vanne.
L'emballage extérieur est en carton ou en contreplaqué.
Ou selon la demande des clients.
Détails de la livraison
Généralement dans les 20 jours suivant la réception du paiement initial par T/T.
Corps de vanne
Veuillez consulter les informations détaillées ci-dessous pour le corps de vanne de la vanne à diaphragme.
Fonctionnement
