Détails sur le produit:
Conditions de paiement et expédition:
|
Nom du produit: | Vanne à diaphragme pneumatique multiport | Matériaux: | SS316L/1,4404 |
---|---|---|---|
Taille: | " - " DN25 - DN80 | Opération: | déclencheur d'acier inoxydable |
Connexion: | soudage | étanchéité: | EPDM + PTFE |
Caractéristique: | Améliorez le scellage | Actuator: | Actifs à double action |
Mettre en évidence: | soupape de contrôle du diaphragme,Valve de diaphragme à trois voies |

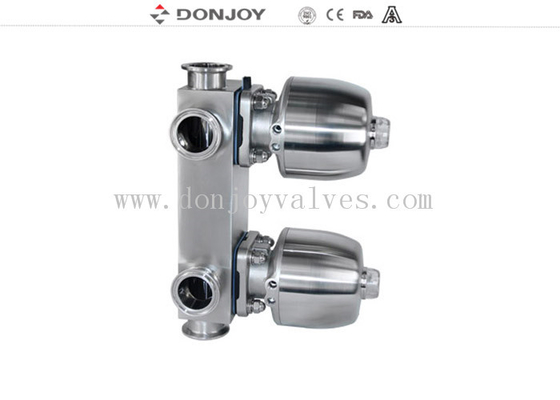

Vanne à diaphragme sanitaire multifonction 3/4 pouce DN80, 3 ports
Spécification
Nom du produit : | Vanne à diaphragme pneumatique multifonction 3/4 pouce avec Deux vannes de contrôle 3 ports |
Matériau du corps de vanne : | corps forgé 14404/316L |
Matériau du joint : | Deux pièces PTFE+EPDM (standard) EPDM/SILICONE/FPM une seule pièce, une pièce adhésive |
Pression de service maximale : | 6 bars à 8 bars (selon le diaphragme) |
Température de service maximale : | -10 degrés C à 130 degrés C (selon le diaphragme) |
Taille disponible : | 1/2"-2", DN25-DN50 |
Raccordement disponible : | Bride/soudure/raccordement spécial |
Norme disponible : | 3A/BPE/DIN/ISO/IDF |
Actionnement : | Actionneur pneumatique (acier inoxydable et plastique) |
Structure disponible : | M-32A, M-32B, M-32F, M-32G, M-33A, M-33B, M-44A, |
Contrôle : | Positionneur de vanne intelligent / contrôle C-TOP / capteur de position |
Certificat : | 3A/54-02 (1580), PED/97/23/CE, FDA.177.2600 |
Champ d'application : | Laiterie, alimentation, boissons, pharmacie, cosmétiques, etc. |
Caractéristique : | Corps de vanne aseptique |
Détails de l'emballage | Emballage bulle pour chaque vanne. |
Détails de livraison | Généralement dans les 20 jours après réception du paiement initial T/T. |
Applications
Les vannes à diaphragme, à commande manuelle ou pneumatique, sont spécialement conçues pour être utilisées dans les procédés d'hygiène et aseptiques des industries pharmaceutiques.
La vanne est excellente pour le contrôle du débit ainsi que pour le contrôle d'ouverture/fermeture.
Les vannes à diaphragme sont meilleures en termes de débit par rapport aux autres vannes. Il est plus facile de les nettoyer et de mieux traiter les substances avec des particules. Le phénomène de poche d'air est rare lors de l'application du contrôle du débit.
Corps de vanne
Corps forgé l'ébauche est constituée d'un lingot d'acier inoxydable, dans le processus de forgeage, en même temps que la forge à haute température, par l'extrusion de la forme de l'ébauche, par le forgeage après une densité du corps plus élevée, la structure est plus uniforme, pas de trou de sable et autres impuretés. Ensuite, par le centre d'usinage, effectuer l'usinage de haute précision.
Corps moulé est fabriqué par le modèle de cire de paraffine du moule, l'infiltration du modèle de cire de paraffine dans la céramique, pour laisser la surface du moule de cire de tout le corps former une couche de céramique solide. Faire fondre le modèle de cire, puis dans la fusion de la solution d'acier inoxydable, après refroidissement, enlever l'apparence de la céramique, le corps brut est fabriqué. La taille de la coulée est très précise, l'apparence extérieure est lisse, propre et bien rangée.
Caractéristiques de la structure
Nouvelle conception du diaphragme.
L'entretien est simple, sûr et facile à utiliser.
Fonction d'auto-vidange.
Avait une excellente valeur KV.
Stérilisation et nettoyage CIP/SIP.

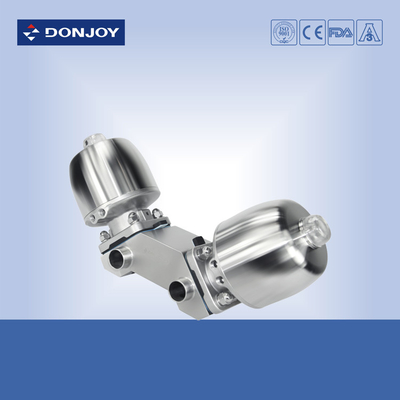

Vanne à diaphragme multiport de type M-32A
Deux vannes de contrôle, 3 ports
Vanne de siège de dérivation à trois voies
S1 installation suggérée vers le haut
Dessin
Veuillez consulter le tableau des tailles ci-dessous pour des informations détaillées.
Tag : Vanne à diaphragme multi-ports, Vanne pharmaceutique, Vannes Donjoy
