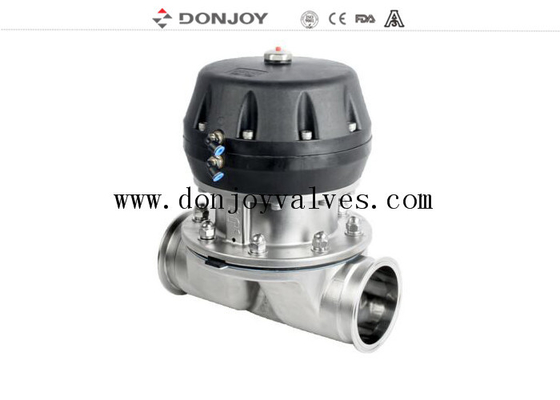

Vanne à membrane sanitaire DN100 DONJOY 2 voies avec raccord tri-clamp
Vannes à membrane à passage direct
Vannes à membrane à trajet nul
Vanne à membrane Donjoy
Spécifications
|
Nom du produit:
|
Vanne à membrane sanitaire à passage direct, vanne à membrane pneumatique normalement fermée EPDM PTFE
|
|
Matériau du corps de vanne:
|
SS316L
|
|
Matériau du joint:
|
Garniture silicone simple / PTFE+EPDM adhésif / Deux pièces
PTFE+EPDM
|
|
Pression de service max.:
|
6 à 8 bars (selon le diaphragme)
|
|
Température de service max.:
|
150 degrés C
|
|
Taille disponible:
|
1''-4'', DN20-DN100
|
|
Connexion disponible:
|
Clamp / soudure/filetage / connexion spéciale
|
|
Norme disponible:
|
3A / BPE / DIN / ISO / IDF
|
|
Mode de fonctionnement:
|
Pneumatique
|
|
Structure disponible:
|
Droit, té, type U, fond de cuve
|
|
Contrôle:
|
Positionneur de vanne intelligent / Contrôle C-TOP / capteur de position
|
|
Certificat:
|
3A / 54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Champ d'application:
|
Laiterie, alimentation, boisson, pharmacie, cosmétique, etc.
|
|
Fonction:
|
Traitement
|
|
Mode d'emballage:
|
Boîte en carton ou boîte en bois.
|
Applications:
Les vannes à membrane, actionnées manuellement ou pneumatiquement, sont spécialement conçues pour les processus d'hygiène et aseptiques dans les industries pharmaceutiques.
La vanne est excellente pour le contrôle du débit ainsi que pour le contrôle d'ouverture/fermeture
Les vannes à membrane présentent de meilleures caractéristiques de débit par rapport aux autres vannes.
Il est plus facile à nettoyer et mieux adapté au traitement des substances avec des particules.
Le phénomène de poche d'air est rare lors de l'application du contrôle de débit.
Avantage
La vanne à membrane conforme à la norme BPE est utilisée pour le système d'eau pure, la pharmacie avec certificat 3A, CE
Diverses configurations de vannes à membrane
Fonctionnement pneumatique
1. Vanne à membrane avec positionneur/régulateur de processus (IL-TOP)
2. Vanne à membrane avec unité de contrôle (C-Top)
3. Régulateur de position de vanne
4. Module de capteur de position
5. Actionneur en acier inoxydable
6. Actionneur en plastique
Fonctionnement pneumatique
1. Actionneur pneumatique en acier inoxydable
2. Actionneur pneumatique en plastique

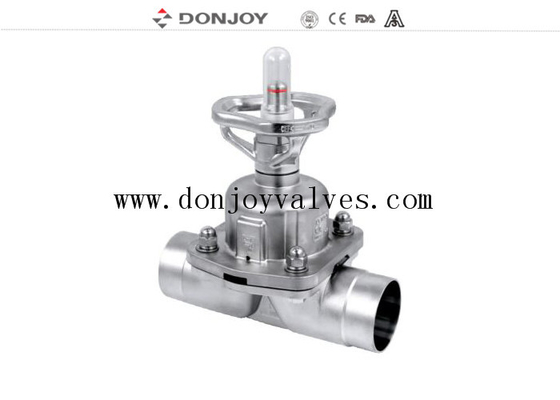

Fonctionnement manuel
1. Poignée en plastique
2. Poignée en acier inoxydable
Matériau du corps de vanne
Corps: Coulé / Forgé
Corps de vanne:
Corps forgéLe corps forgé est obtenu à partir d'une pièce d'ingot d'acier inoxydable, dans le processus de forgeage, avec la forge à haute température, par extrusion, la forme de l'ébauche change, après le forgeage, la densité du corps est plus élevée, la structure est plus uniforme, sans trous de sable ni autres impuretés. Ensuite, le centre d'usinage effectue un usinage de haute précision.
Corps mouléLe corps moulé est fabriqué à partir d'un modèle en cire de paraffine, le modèle en cire de paraffine est infiltré dans de la céramique, de sorte que la surface de tout le modèle en cire forme une couche de céramique solide. Faire fondre le modèle en cire, puis y verser la solution d'acier inoxydable fondue, après refroidissement, casser la céramique extérieure, l'ébauche du corps est ainsi réalisée. La taille du moulage est très précise, l'apparence extérieure est lisse, propre et ordonnée.
Dessin du corps de vanne
Tag : Vannes sanitaires DONJOY, Vannes Donjoy, Vannes de pharmacie
