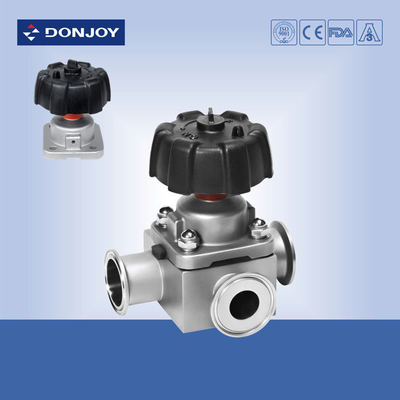

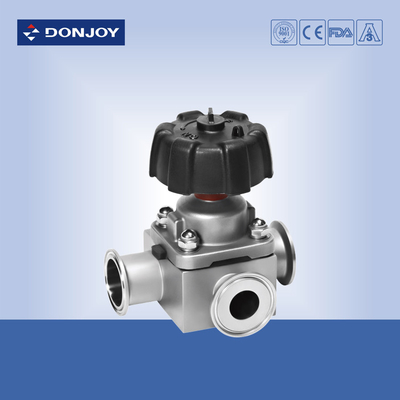

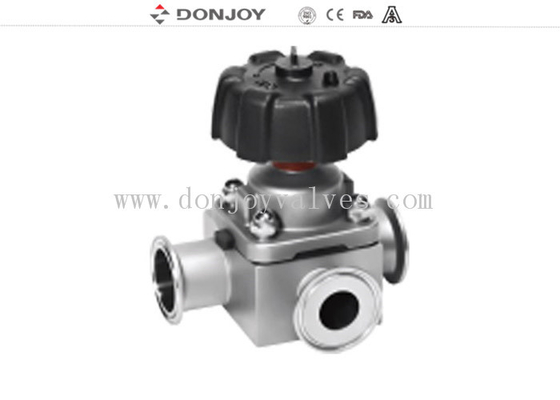

316L SS 3 voies de serrage Sanitaire soupape de diaphragme pour pharmacieprocessus hygiénique
Les spécifications
|
Nom du produit:
|
Valve de diaphragme à 3 voies
|
|
Matériau de la carrosserie de la vanne:
|
SS316L
|
|
Matériau du joint:
|
L'équipement doit être équipé d'un dispositif d'étanchéité à l'air comprimé.
|
|
Pression de travail maximale:
|
10 bar
|
|
Max.Température de travail:
|
150 degrés C
|
|
Taille disponible:
|
1 ̊-4 ̊, DN25-DN100
|
|
Connexion disponible:
|
Clamp/soudure/fil/connexion spéciale
|
|
Fonctionnement:
|
Manuel, pneumatique
|
|
Contrôle:
|
Positionneur de soupape intelligent / commande C-TOP / capteur de position
|
|
Le certificat:
|
Le produit doit être soumis à un contrôle médical.177.2600
|
|
Portée de l'application:
|
Produits laitiers,aliments, boissons, pharmacie, cosmétiques, etc.
|
|
Structure des BPF:
|
G1.1 / G1.2 / G2.1 / G2.2
|
|
Structure de l'appareil:
|
S1.1 / S1.2 / S2.1 / S2.2
|
Applications
Les vannes à diaphragme, qu'elles soient à commande manuelle ou pneumatique, sont spécialement conçues pour être utilisées dans le processus sanitaire et aseptique de l'industrie pharmaceutique.
La soupape est excellente pour le contrôle du débit ainsi que pour les fonctions ON / OFF.
Comparée aux autres vannes, la vanne à diaphragme est plus facile à nettoyer.Et le phénomène de cavitation est moindre qu'auparavant lors de l'application du contrôle du débit.
La norme
Les données sont fournies par les autorités compétentes de l'État membre.
Structure disponible
Droite, tee, type U, fond de réservoir
Définition
Différentes configurations de la valve de diaphragme
1. vanne de didaphragme avec régulateur de pission / processus (IL-TOP)
2. vanne de diaphragme avec unité de commande (C - haut)
3- Régulateur de position des vannes
4Module de détection de position
5. Poignée en plastique
6Manche en acier inoxydable
7. Accoudoir en acier inoxydable
8. Valve de diaphragme électrique
9- Un appareil d'acupuncture en plastique.
10Corps: coulée / forge
Corps de soupape:
Corps de forgele vide est traversé par une pièce de lingot en acier inoxydable, dans le processus de forgeage, avec le forgeage à haute température, par extrusion, le changement de forme du vide,par le forgeage après la corpulence plus élevéeLa structure est plus uniforme, il n'y a pas de trous de sable et d'autres impuretés.
Corps de couléeLe modèle de cire de paraffine est fabriqué par infiltration dans la céramique, de sorte que la surface du moule de cire de tout le corps forme une couche de céramique forte.Ensuite, dans la fusion de la solution en acier inoxydableLa taille de la coulée est très précise, l'apparence extérieure est lisse, propre et ordonnée.
Le diaphragme:
Pour l'EPDM, la plage de température est d'environ -10 à 120°C.
EPDM+PTFE (adhésif): la température est la même avec Single Sea, mais pour le diaphragme PTFE avec une résistance chimique élevée, haute stabilité, bonne flexibilité, longue durée de vie, haute étanchéité,Pas de dégénérescence..Il peut également être utilisé pour le système de désinfection à la vapeur.
EPDM + PTFE ((Separé), La température maximale peut souffrir de 150 degrés peut peut fonctionner dans de mauvaises conditions
Et lorsque vous avez demandé le devis et n'avez pas marqué la demande, nous vous fournirons le EPDM+PTFE ((Adhésif) un
À propos du traitement: Si pour le polissage mécanique: Ra environ 0,3 um, Si électrique poli: Ra environ 0,25um.
L'avantage de notre joint
1Le corps de la valve et la conception du diaphragme ont un ensemble limité de manchons qui peuvent être complétés sans professionnels.
2Une partie surélevée est conçue entre le corps de la vanne et le diaphragme pour éviter le risque de résidus.
3.La vanne de diaphragme manuelle est conçue avec une fonction de limite pour empêcher que le diaphragme ne soit endommagé en raison de différents moments de serrage
4.Vallée de dégraissage complète (propre et utilisable sans nettoyage)
5.Manuel, pneumatique, électrique, interchangeable sans outils spéciaux ni professionnels
6Nous avons le certificat 3A, la FDA et les joints importés du Danemark.
7Longue durée de vie, grâce au test, il peut fonctionner environ 3 millions de fois.
