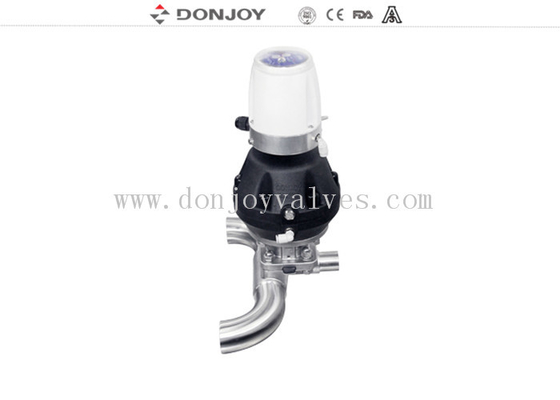

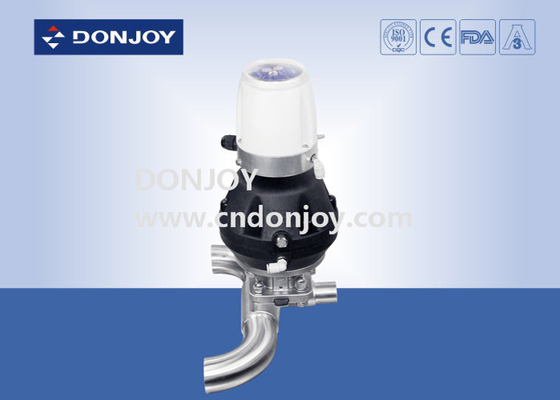

SS316 L Serrage U - C Tee soupape de diaphragme sanitaire DN25 -Taille DN100 avec C-TOP
Les spécifications
|
Nom du produit:
|
316 L SS Clamp U-C Tee Valve au diaphragme
|
|
Matériau de la carrosserie de la vanne:
|
SS316L
|
|
Matériau du joint:
|
L'équipement doit être équipé d'un dispositif d'étanchéité à l'air comprimé.
|
|
Pression de travail maximale:
|
10 bar
|
|
Max.Température de travail:
|
120 degrés C
|
|
Taille disponible:
|
1′-4′, DN25-DN100
|
|
Connexion disponible:
|
Clamp/soudure/fil/connexion spéciale
|
|
Disponible en série:
|
Les produits doivent être présentés dans un emballage de qualité supérieure.
|
|
Fonctionnement:
|
Manuel, pneumatique
|
|
Structure disponible:
|
Droite, tee, type U, fond de réservoir
|
|
Contrôle:
|
Positionneur de soupape intelligent / commande C-TOP / capteur de position
|
|
Le certificat:
|
Le produit doit être soumis à un contrôle médical.177.2600
|
|
Portée de l'application:
|
Produits laitiers,aliments, boissons, pharmacie, cosmétiques, etc.
|
|
Options de modèle UC:
|
UC-H, US-K
|
|
Intallation:
|
L'installation d'une roue à main ou d'un actionneur pneumatique est facultative.
|
Définition
Différentes configurations de la valve de diaphragme
1. Ventilateur de didaphragme avec piston/contrôleur de processus ((IL-TOP)
2. Valve de diaphragme avec unité de commande ((C-Top)
3- Régulateur de position des vannes
4Module de détection de position
5. Poignée en plastique
6Manche en acier inoxydable
7. Accoudoir en acier inoxydable
8. Valve de diaphragme électrique
9- Un appareil d'acupuncture en plastique.
10Corps: coulée / forge
Applications:
Les vannes à diaphragme, à actionnement manuel ou pneumatique, sont spécialement conçues pour une utilisation dans les procédés d'hygiène et d'aseptique dans les industries pharmaceutiques.
La soupape est excellente pour le contrôle du débit ainsi que pour le contrôle de l'ouverture/fermeture.
Les soupapes diaphragmatiques sont plus efficaces en termes de débit que les autres soupapes, elles sont plus faciles à nettoyer et à traiter avec des particules.Le phénomène de poche d'air est rare lors de l'application du contrôle du débit.
Corps de soupape:
Corps de forgele blanc est traversé par un bloc d'acier inoxydable, dans le processus de forgeage, avec le forgeage à haute température fourni, par extrusion, le changement de forme du blanc,par le forgeage après densité du corps plus élevéeLa structure est plus uniforme, aucun trou de sable et d'autres impuretés.
Corps de couléeest fabriqué par le modèle de cire de paraffine de moule, pour laisser la surface de moule de cire de tout le corps former une couche de céramique forte.puis dans la fusion de la solution d'acier inoxydable, après refroidissement, la céramique est déformée, le corps vide est fabriqué uo.
Principes de fonctionnement
1Le diaphragme fournit le joint de la carrosserie ainsi que le joint du siège.
2Lorsque la valve est fermée, un tampon de pression qui soutient le diaphragme se déplace vers la face d'étanchéité du corps.Lorsque la plaque de pression se déplace, le diaphragme se plie et est forcé vers le bas sur la zone de siège au centre du corps, fermant ainsi le chemin de débit à travers le corps.
3La relation entre le corps et la plaque de pression empêche la compression excessive du diaphragme.
4La vanne peut être à commande manuelle et pneumatique.
Certificat de valve de diaphragme
1Toutes les résines synthétiques et les additifs sont conformes à la certification FDA.
2La composition chimique des matériaux, leurs propriétés physiques et leur procédé de fabrication sont documentés.
3.3- une cohérence l'authentification
4.CE-PED/97/23/CE
5.EN 10204 à 3.1
Diaphragme de la soupape
1. EPDM+PTFE (adhésif)Les comprimés de diaphragme ont une résistance chimique élevée, une grande stabilité, une bonne souplesse, une longue durée de vie, une étanchéité élevée, aucune dégénérescence du code et ne sont pas affectés par des fluctuations de température.s'il s'agit de cycle thermique, cycle froid, ou système de désinfection à la vapeur.
Le débit d'air doit être supérieur ou égal à:
Température: -20 à 120 degrés
2. EPDM+PTFE (Separé) Il peut réduire la tolérance du diaphragme et prolonger la durée de vie du diaphragme
Pour les appareils de traitement des eaux usées, la valeur de l'échantillon doit être supérieure ou égale à:
Température: -20 à 150 degrés
3 Sécurisation unique (EPDM/SILICONE/FPM), le diaphragme en caoutchouc incorporé une couche de couche de fibres vulcanisées améliorer ses propriétés mécaniques, puis le diaphragme à la pression et la température a une haute stabilité de l'étanchéité,renforcement du durcissement des fibres dans les boulons en acier inoxydable, afin d'assurer une meilleure liaison entre le caoutchouc et le métal.
Pour les appareils de traitement des eaux usées, la valeur de l'échantillon doit être supérieure ou égale à:
Température: -10 à 120 degrés
4. joints de diaphragme de type mini (EPDM, SILICONE, FPM, EPDM+PTFE)
Pour les appareils de traitement des eaux usées, la valeur maximale de l'échantillon doit être égale ou supérieure à:
Température: -20 à 150 degrés
Traitement de surface:
1.Pour polissage mécanique: Ra interne < 0,5 μm, extérieur: de 1 à 4" par sablage, inférieur à 1" avec polissage miroir
Le dessin
Veuillez consulter le formulaire de taille ci-dessous pour plus de détails.
Si vous avez besoin de plus d'informations, veuillez nous contacter directement.
