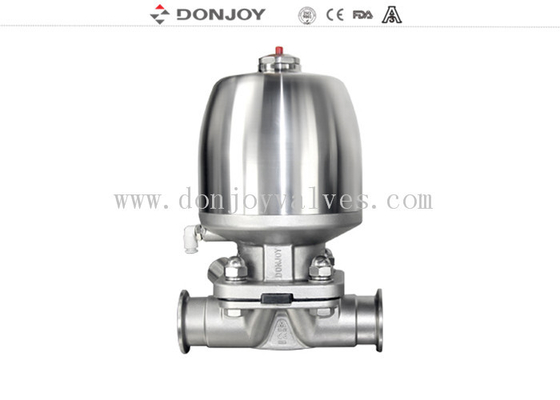

Donjoy 2 " sanitaire ss soupape de diaphragme pneumatique avec bout de triclampe
Les spécifications
|
Nom du produit:
|
Direction directe soupape de diaphragme sanitaire, pneumatique normale fermé soupape de diaphragme EPDM PTFE
|
|
Matériau de la carrosserie de la vanne:
|
SS316L
|
|
Matériau du joint:
|

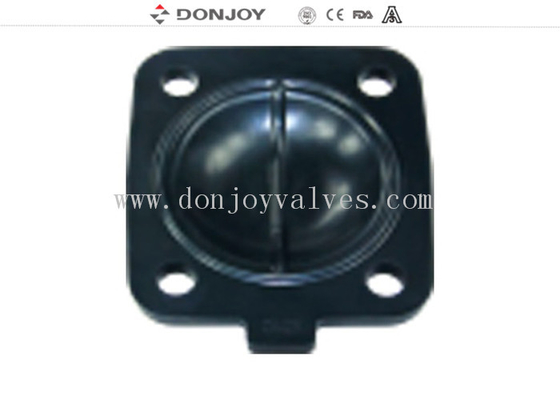

Seule jointe à sillcone / adhésif PTFE+EPDM / deux pièces

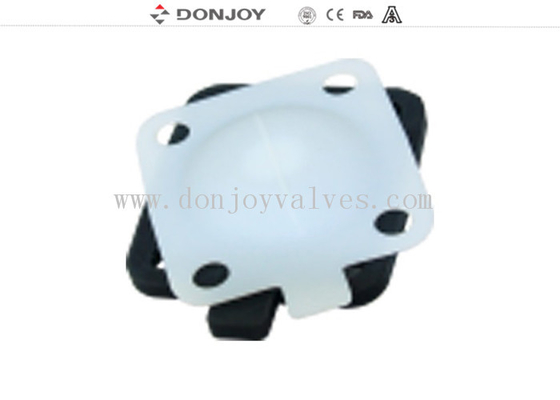

PTFE+EPDM
|
|
Pression de travail maximale:
|
6 à 8 bar (en fonction du diaphragme)
|
|
Max.Température de travail:
|
150 degrés C
|
|
Taille disponible:
|
1'-4'', DN20 à DN100
|
|
Connexion disponible:
|
Clampe/soudure/fil/connexion spéciale
|
|
Disponible en série:
|
Les données sont fournies par les autorités compétentes de l'État membre.
|
|
Mode de fonctionnement:
|
Pneumatique
|
|
Structure à disposition:
|
Droite, tee, type U, fond de réservoir
|
|
Contrôle:
|
Positionneur de soupape intelligent / commande C-TOP / capteur de position
|
|
Le certificat:
|
3A / 54-02 (1580), PED/97/ 23/ CE, FDA.177.2600
|
|
Portée de l'application:
|
Produits laitiers,aliments, boissons, pharmacie, cosmétiques, etc.
|
|
Fonction:
|
Traitement de drogues, etc.
|
|
Mode d'emballage:
|
Boîte en carton ou en bois.
|
Applications:
Les vannes à diaphragme, à actionnement manuel ou pneumatique, sont spécialement conçues pour une utilisation dans les procédés d'hygiène et d'aseptique dans les industries pharmaceutiques.
La soupape est excellente pour le contrôle du débit ainsi que pour le contrôle de l'ouverture/fermeture
Les vannes à diaphragme présentent une meilleure caractéristique de débit que les autres vannes.
Il est plus facile de nettoyer et mieux de traiter la substance avec des particules.
Le phénomène de poche d'air est rare lors de l'application du contrôle du débit.
Avantages
Utilisation de soupapes de diaphragme pour système d'eau pure, pharmacie avec certificat CE 3A
Différentes configurations de la valve de diaphragme
Opération pneumatique

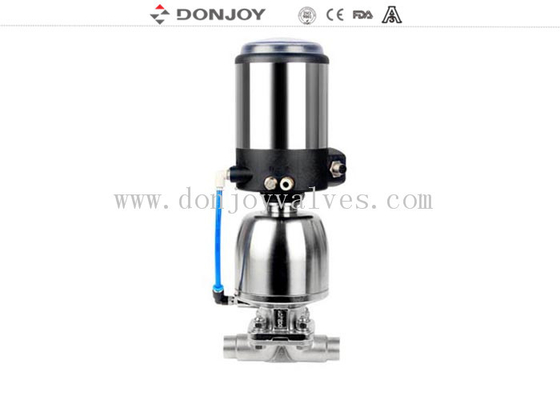

1. Valve de didaphragme avec positionneur/contrôleur de processus ((IL-TOP)
2. Valve de diaphragme avec unité de commande ((C-Top)
3- Régulateur de position des vannes
4Module de détection de position
5. actionneur en acier inoxydable
6Actuateur en plastique
Opération pneumatique
1.Actuateur pneumatique en acier inoxydable
2.Actuateur pneumatique en plastique
Opération manuelle
1. Poignée en plastique
2Manche en acier inoxydable
Matériau du corps de la vanne
Corps: coulée / forgeage
Corps de soupape:
Corps de forgele blanc est traversé par un bloc d'acier inoxydable, dans le processus de forgeage, avec le forgeage à haute température fourni, par extrusion, le changement de forme du blanc,par le forgeage après la dendité du corps plus élevéLa structure est plus uniforme, pas de trous de sable et d'autres impuretés.
Corps de couléeest fabriqué par le moule modèle de cire de paraffine, modèle de cire de paraffine infiltration dans la céramique, pour laisser toute la surface du moule corps de cire former une couche de céramique forte.puis dans la fusion de la solution d'acier inoxydableLa taille de la coulée est très précise, l'apparence extérieure est lisse, propre et ordonnée
Dessin de la carrosserie de la vanne
