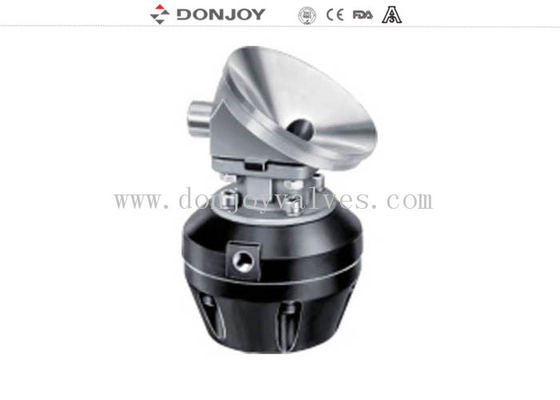

Vanne à membrane sanitaire de fond de cuve pneumatique en acier inoxydable 316L de 2 pouces avec actionneur en plastique
Description :
Les vannes à membrane, à commande manuelle ou pneumatique, sont spécialement conçues pour être utilisées dans les procédés d'hygiène et d'asepsie des industries pharmaceutiques.
La vanne est excellente pour le contrôle du débit ainsi que pour le contrôle de l'ouverture/fermeture.
Les vannes à membrane sont meilleures en termes de débit par rapport aux autres vannes. Elles sont plus faciles à nettoyer et permettent de mieux traiter les substances contenant des particules.
Le phénomène de poche d'air est rare lors de l'application du contrôle du débit.
Spécifications
|
Nom du produit :
|
Vanne de fond de cuve pneumatique avec actionneur en plastique
|
|
Membrane
|
Membrane simple : joint en silicone/EPDM/FPM
Membrane adhésive monobloc : PTFE+EPDM
Deux pièces : PTFE+EPDM
Mini-type : simple (EPDM/SILICONE/FPM)
Double (PTFE+EPDM)
|
|
Température maximale de fonctionnement :
|
-30 degrés C à 130 degrés C (selon la membrane)
|
|
Pression maximale de fonctionnement :
|
6 bars à 8 bars (selon la membrane)
|
|
Corps de vanne
|
corps moulé ou corps forgé 1.4404/316L
|
|
Tailles disponibles :
|
DN25-DN100, 1 pouce - 4 pouces
|
|
Raccordements disponibles :
|
Bride / soudure / raccordement spécial
|
|
Normes disponibles :
|
3A / BPE / DIN / ISO / IDF
|
|
Fonctionnement :
|
Manuel, pneumatique
|
|
Structure disponible :
|
vanne de fond de cuve, vanne de fond de cuve avec vanne d'échantillonnage
|
|
Contrôle :
|
Positionneur de vanne intelligent / Contrôle C-TOP / Capteur de position
|
|
Certificat :
|
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600
|
|
Domaine d'application :
|
Laiterie, alimentation, boissons, pharmacie, cosmétiques, etc.
|
|
Détails de l'emballage
|
Emballage à bulles pour chaque vanne.
L'emballage extérieur est en carton ou en contreplaqué.
Ou selon la demande des clients.
|
|
Détails de la livraison
|
Généralement dans les 20 jours suivant la réception du paiement initial T/T.
|
Différentes configurations de vannes à membrane
Fonctionnement pneumatique
1. Actionneur en acier inoxydable
2. Actionneur en plastique
3. Positionneur IL-TOP
4. Contrôleur C-TOP
5. Capteur de positionneur
Fonctionnement manuel

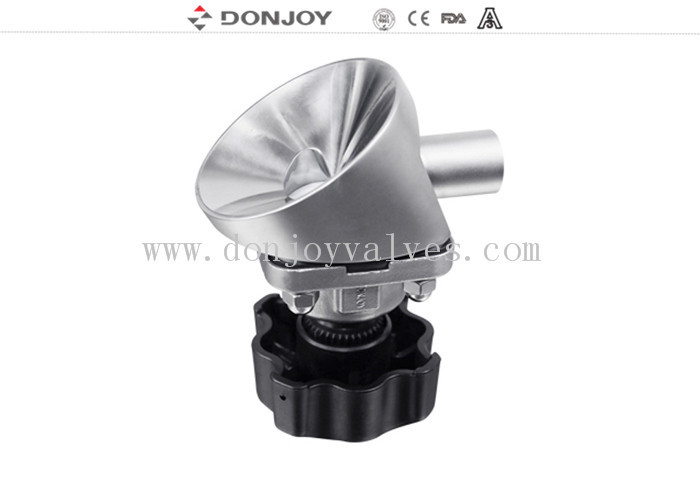

6. Poignée en plastique
7. Poignée en acier inoxydable
Matériau du corps de la vanne
8. Corps : Moulage / Forgeage
Corps de vanne :
Corps forgéLe flan est obtenu à partir d'un lingot d'acier inoxydable, lors du processus de forgeage, en même temps que le forgeage à haute température, par extrusion, le flan change de forme, après le forgeage, la densité du corps est plus élevée, la structure est plus uniforme, sans trou de sable ni autres impuretés. Ensuite, le centre d'usinage effectue l'usinage de haute précision.
Corps mouléest fabriqué à partir du modèle de cire de paraffine, le modèle de cire de paraffine est infiltré dans la céramique, pour que toute la surface du moule en cire du corps forme une couche de céramique solide. Faites fondre le modèle de cire, puis dans la fusion de la solution d'acier inoxydable, après refroidissement, enlevez l'apparence de la céramique, le corps brut est fabriqué. La taille du moulage est très précise, l'apparence extérieure est lisse, propre et soignée.
Spécifications techniques du positionneur de vanne :
Taille : 1"-4", DN20-DN100
Alimentation : CC 24V
Entrée de signal : 0/4-20mA, 0-5/10V (standard)
Retour de sortie : 4-20mA, 0-10V (option)
Bus : BUS DEVICE NET
Actionneur : plastique et acier inoxydable
classe : IP67
Schéma du produit
